Подробная информация о продукте:
Оплата и доставка Условия:
|

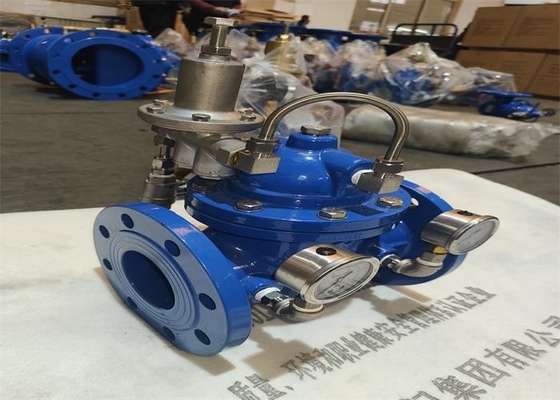

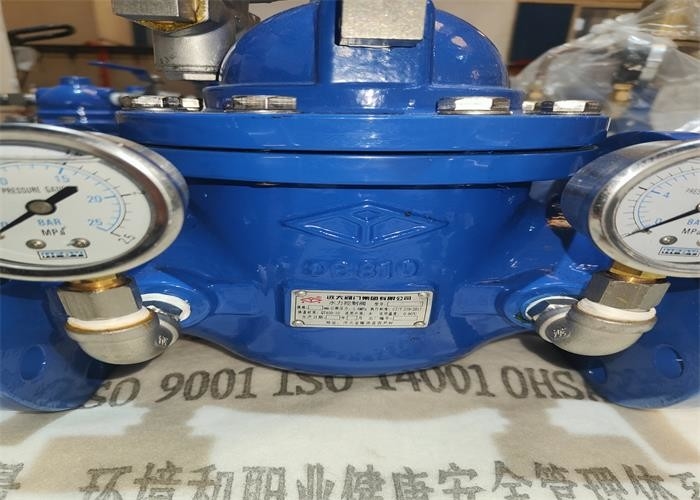

| Название продукта: | Клапан охраны природы воды | Материал тела: | Дуктильный утюг |
|---|---|---|---|
| Давление: | 1,6 МПа | Функция: | Уменьшенный регулятор давления |
| Цвет: | Синь | Средство: | Вода |
| Температура: | ≤80℃ | Материал промежуточной трубы: | Латунь |
| Высокий свет: | Дуктильный клапан регулятора давления утюга,клапан регулятора давления 1.6mpa,Уменьшенный клапан охраны природы воды давления |
||
ВХОД P1 клапана ВХОДИТ В ДИСПЕТЧЕРСКИЙ ПУНКТ ГЛАВНОГО КЛАПАНА ДО КАТЕТЕР И ИГОЛЬЧАТЫЙ КЛАПАН 19 (СМ. ЧЕРТЕЖ КОНСТРУКЦИИ) И УСТАНАВЛИВАЕТ НАПРАВЛЕНИЕ
Под давлением P3. Давление P2 выхода действует под диафрагмой пилотного клапана 13 через катетер и напротив регулируя весны пилотного клапана
Сопротивление. Когда давление P2 выхода превышает установленное значение пилотной пружины клапана, пилотный клапан закрыт, и экскреция воды в диспетчерском пункте 0.
Когда ПЕРЕМЕННОЕ ДАВЛЕНИЕ P3 ДОСТИГАЕТ МАКСИМУМ, ГЛАВНЫЙ ДИСК ОБЖИМАЕТ МЕСТО, КЛАПАН УМЕНЬШЕНИЯ ЗАКРЫВАЕТ, И УМЕНШЕНИЯ ИДУЩЕГО ДАЛЬШЕ ПО ПОТОКУ ДАВЛЕНИЯ. Когда экспорт
Когда давление P2 чем установленное значение пилотной пружины клапана, пилотный клапан раскрыт, и вода давления в диспетчерском пункте пройдет через пилотный клапан
9. Разрядка к выходу клапана. Должный к небольшому отверстию игольчатого клапана, скорость отвода в диспетчерском пункте больше чем скорость replenishment воды давления на входе.
Таким образом, уменьшено давление P3 в камере контроля, и входное давление P1 под главным диском 5 клапана всегда приложено поддержать главный диск клапана
Раскрыть клапан уменьшения давления и увеличить идущее дальше по потоку давление. В устойчивой регулировке, тариф разрядки равен к тарифу регидрации,
Основное отверстие порта клапана неизменно, и идущее дальше по потоку давление стабилизировано.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | давление |
| 1.5MPA | 2.4MPA | 3.75MPA | давление испытания тела |
| 1.1MPA | 1.76MPA | 2.75MPA | давление испытания уплотнения |
| 0.09-0.8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Ряд давления выхода регулируемый |
| ≤80℃ | соответствующая температура | ||
| Вода | соответствующее средство | ||
Тело клапана принимает весь дизайн линии потока канала, жидкое сопротивление небольшое, подача, герметизируя влияние хорошо, в виде передачи приняло гидравлическую деятельность, т.е., польза давления воды в трубопроводе к автоматически работающему главный диск клапана вверх и вниз движения, отверстия модулирующей лампы, регулирует идущее дальше по потоку давление. Поддерживайте идущее дальше по потоку давление на наборе давления к пилотная пружина клапана. Когда идущее дальше по потоку давление превысит установленное значение, клапан уменьшения давления автоматически близко к обеспечит что давление выхода неизменно. Продукт идеальный продукт для отечественного водоснабжения, воды огня и промышленной системы водоснабжения
