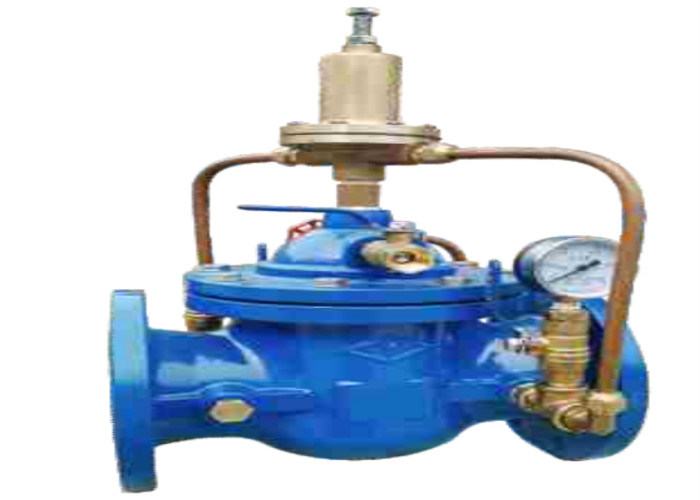

Дуктильный клапан охраны природы воды конца фланца клапана сброса давления утюга 500X

Введение

сброс давления 500X и клапан удержания. Использованный для водоснабжения, кондиционирования воздуха и противопожарной системы трубопровода. Средство: вода, ℃ ≤ 80 температуры. Оно использован для того чтобы стабилизировать давление трубопровода перед клапаном. Когда давление перед клапаном превышает давление, главный клапан раскрыт для дренажа. Когда падения давления трубопровода под установленным значением, главный клапан закрыты. Значение давления может быть установило винтом для установки пилотного клапана

Использование

Клапан давления выпуская/терпя может эффектно relase давление которое превышает точку отсчета безопасности пилота пилотного клапана в трубопроводе к трубопроводу preventhe и оборудований от повреждения. Этот клапан главным образом использован для избегать давления обеспечивая циркуляцию системы борьбы с пожарами испытывая в высоком buildingsto для того чтобы избегать тревоги системы из-за самого высокого гидравлического давления, alkeep давление водоснабжения главного клапана всегда над одним установленным значением для того НОП toensure давление вышеуказанной главной зоны водоснабжения клапана

принцип деятельности

Во-первых, установите давление открытия главного клапана. Отпустите подгаечник пилотного клапана, поверните винт пилотного клапана по часовой стрелке, и винт двигает вниз. Регулируя весна обжата для того чтобы придать некоторую тягу к ядру пилотного клапана. В это время, давление открытия главных повышений клапана. Поверните винт для установки пилотного клапана против часовой стрелки, давление весны выпущено, уменьшена тяга действуя на ядре пилотного клапана, и уменьшено давление открытия главного клапана. Значением давления трубопровода перед главным клапаном можно наблюдать через манометр. После установки, завинтите гайку варенья

Когда давление перед повышениями клапана, давление нижней палаты диафрагмы пилотного клапана также увеличивает. После превышения установленного значения, диафрагма управляет ядром пилотного клапана вверх, пилотный клапан раскрывает, и discharged вода в верхней палате парламента главной диафрагмы клапана. Когда падения давления, основное ядр клапана раскрывают под разницой в давления между верхушкой и нижними палатами диафрагмы, главный клапан начинает стекать, и давление трубопровода начинает падать

Давление под диафрагмой пилотного клапана также уменьшает, когда давление уменьшает под установленным значением. Под действием регулирующей пружины. Ядр пилотного клапана закрыто. Давление в верхней палате парламента главных повышений диафрагмы клапана постепенно. Потому что зона главной диафрагмы клапана больше чем зона основного ядра клапана, под действием разницы в давления между верхушкой и нижними палатами диафрагмы. Главная катышка закрыта. Главный клапан останавливает стечь.

Сводка:

1, устанавливая давление открытия, постепенного для увеличения давления перед клапаном. Поверните его дальше на установленное значение. И показатель значение манометра, и после этого продолжается увеличить входное давление. Держите главный клапан полно открытым (т.е. вытекающий поток главного клапана не увеличит). Запишите давление разрядки главного клапана. После этого постепенно уменьшить входное давление до тех пор пока главный клапан не будет закрыт, и записывает закрывая заново давление клапана.

2, не будут повторять регулировку для больше чем два раза до давления открытия главного клапана и давления разрядки. До тех пор пока закрывая заново давление не будет стабилизировано.

3, когда ручной сброс давления необходим. Шариковый клапан сброса давления на основной крышке клапана можно раскрыть, и давление в верхней палате парламента главных уменшений диафрагмы клапана. Главный клапан после этого раскрыт для сброса давления, и выход шарикового клапана сброса давления должен быть соединен с дренажной траншеей.

4, когда разница в давления открытия главного клапана p < 0.5MPa, значение отступления ± 0.02MPa. Когда ≥ 0.5MPa p, значение отступления ± 0.04MPa.

5, ≤ 1.08p давления разрядки (p значение давления открытия

Размер
