Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Клапан охраны природы воды | Материал: | Отливка, нержавеющая сталь |
|---|---|---|---|
| Структура: | Проверка | Давление: | Среднее давление |
| Температура средств массовой информации: | ≤150℃ | Средства массовой информации: | Вода, пар |
| Стандартный или нештатный: | стандарт | Цвет: | Запрос клиента |
| Тело: | WCB/CF8/CF8M | Гаван размер: | DN50-DN800 |
| Высокий свет: | Задерживающий клапан вафли литой стали 2,Задерживающий клапан вафли WCB 2,Тип задерживающий клапан бабочки нержавеющей стали |
||

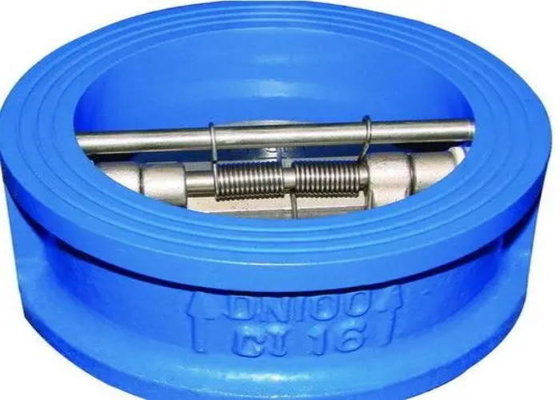

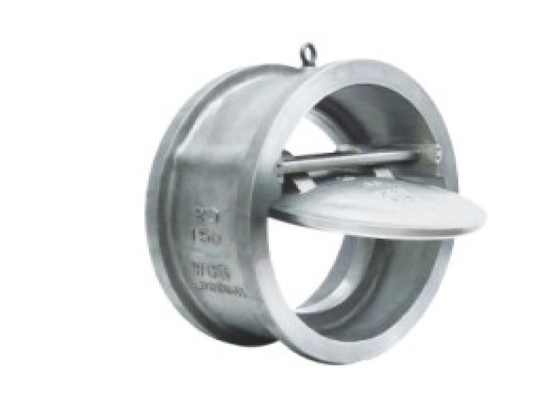

Задерживающий клапан бабочки ссылается на клапан который автоматически раскрывает и закрывает диск самого клапана в зависимости от подачи средства для предотвращения противорота средства. Также как задерживающий клапан, односторонний клапан, клапан противорота и клапан обратного давления. Задерживающий клапан принадлежит автоматическому клапану, который главным образом использован для предотвращения среднего противорота, обратного вращения насоса и управляя мотора, и разрядке средства контейнера. Задерживающий клапан можно также использовать на трубопроводе для того чтобы поставить вспомогательную систему в которую давление может поднять над давлением системы. Задерживающие клапаны можно главным образом разделить в задерживающий клапан качания (вращая согласно центру притяжения), проходной подъемный клапан (двигая вдоль оси) и задерживающий клапан бабочки (вращая вдоль центра).
| Дизайн и изготовление | API 594 |
| Лицом к лицу | ASME/ANSI B16.1 |
| Конец фланца | ASME/ANSI B16.5 |
| Осмотр | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (дюйм) | L (mm) | D (mm) | D2 (mm) | D3 (mm) | NPS (дюйм) | L (mm) | D (mm) | D2 (mm) | D3 (mm) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 оба конца прохода клапана необходимо преградить и сухая и провентилированная комната. Если она хранится в течение длительного времени, то предохранение ржавчины будет проверено часто.
2 перед установкой, клапан будет очищен и будут исключены дефекты причиненные во время транспорта.
3 во время установки, осторожно проверить соотвествуют ли метки и nameplates на клапане пользы.
4 клапан установлены на горизонтальный трубопровод с крышкой клапана вверх.
1. Не сделайте вес медведя задерживающего клапана в трубопроводе. Большой задерживающий клапан должен быть поддержан независимо для того чтобы предотвратить его от быть повлиянным на давлением произведенным системой трубы.
2. Во время установки, внимание оплаты которое направление средней подачи будет последовательно с направлением стрелки тела клапана.
3. Тип вертикальные задерживающие клапаны подъема диска будет установлен на вертикальные трубы.
4. Поднимите тип горизонтальный задерживающий клапан диска будет установлен на горизонтальный трубопровод
