Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование товара: | Вафельный клапан-бабочка | Материал корпуса: | Ковкий чугун/чугун GGG50, Чугун |
|---|---|---|---|
| Стандарт: | АНСИ, API | Давление: | Среднее давление, низкое давление |
| Связь: | фланец/вафля, вафля | Цвет: | ГОЛУБОЙ, подгонянный |
| Диск: | Чугун | Материал сиденья: | ЭПДМ |
| Высокий свет: | 150 мм дисковый затвор вафельного типа,дроссельный клапан с ручкой вафельного типа,200 мм дисковый затвор вафельного типа |
||

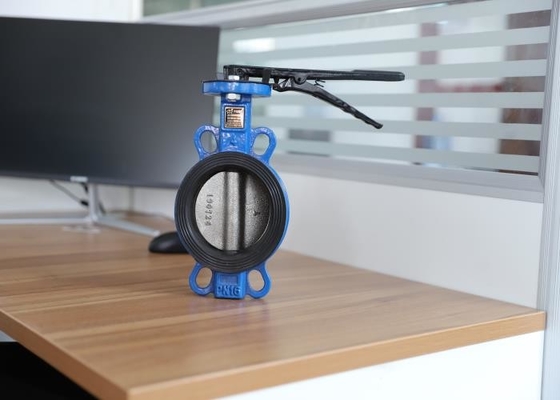

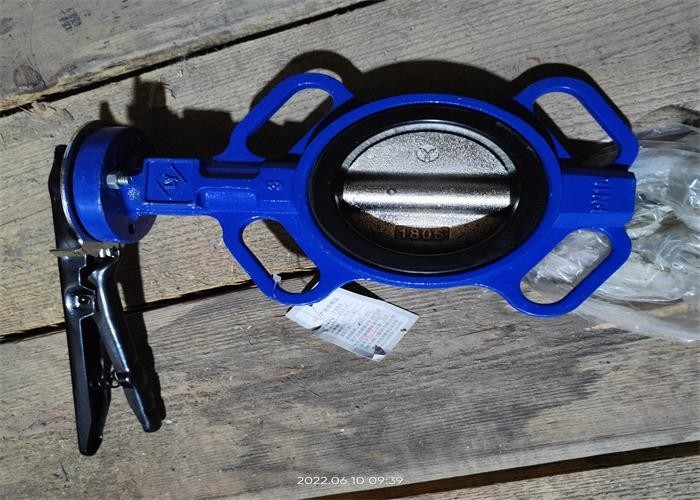

Дроссельный клапан с ручкой имеет простую конструкцию, небольшой размер и малый вес и состоит всего из нескольких частей.И только нужно повернуть на 90 °, можно быстро открыть и закрыть, простое управление, и клапан имеет хорошие характеристики управления жидкостью.Когда дроссельная заслонка находится в полностью открытом положении, толщина пластины дроссельной заслонки является единственным сопротивлением, когда среда проходит через корпус клапана, поэтому перепад давления, создаваемый клапаном, невелик, поэтому он имеет лучшие характеристики управления потоком.
| РАЗМЕР | А | Б | л | φD1 | φD3 | ЧАС |
| 1,5 дюйма | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5 дюйма | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5 дюймов | 127 | 213 | 54 | 90 | 55 | 32 |
| 6 дюймов | 139 | 226 | 56 | 90 | 55 | 32 |
| 8 дюймов | 175 | 260 | 61 | 125 | 70 | 40 |
| 10 дюймов | 203 | 292 | 66 | 125 | 70 | 40 |
| 12 дюймов | 242 | 337 | 77 | 125 | 70 | 40 |
| Тело | Серый чугун |
| Сиденье | ЭПДМ/NBR/ПТФЭ |
| Диск | Нержавеющая сталь/ковкий чугун |
| КОРЕНЬ | СС420/304/316 |
| Лицом к лицу | ИСО 5752/АПИ 609 |
| Фланцевый конец | БС10 |
1. Структура имеет полуосевую структуру, быстрое открытие на 90 градусов;Пластина обладает высокой прочностью, большой площадью проходного сечения, малым сопротивлением потоку и энергосбережением.
2. Среда может течь с обеих сторон фланцевого дискового клапана в любом направлении, может достигать цели соединения или отключения.
3. Конструкция без конического штифта: передаточное соединение между валом клапана и тарелкой клапана имеет форму шестигранного соединения, которое эффективно устраняет утечку и падение скрытых опасностей исходного конического штифта клапана средней линии, значительно улучшает уплотнение клапана. производительность и безопасность эксплуатации, а также полностью решает проблему падения оригинального конусного штифта дроссельной заслонки средней линии.
4. Хорошая герметизация: поскольку клапан не имеет штифтовой конструкции, он полностью решает проблему утечки конусного штифта оригинального дроссельного клапана средней линии;Седло клапана использует встроенный процесс вулканизации.С одной стороны, решена проблема утечки между седлом клапана и корпусом, существовавшая при испытании под давлением оригинального клапана средней линии.С другой стороны, боковая уплотняющая поверхность вулканизированного седла шире, а для повышения надежности уплотнения с фланцем трубы добавлены три уплотнительных водяных линии с уплотнительными кольцами.Прокладка фланца сохранена.
1. Клапан устанавливается на трубопровод для открытия и закрытия, а также может использоваться для регулировки и дросселирования.
2. Клапан можно установить в любом направлении.
3. Перед установкой необходимо очистить полость трубы и клапана.
4. Клапан не должен подвергаться воздействию больших внешних сил после установки.
5. Клапан устанавливается на трубопровод, который длительное время закрыт, и его следует регулярно открывать и закрывать.
6. Когда местная минимальная температура ниже 4 ℃, необходимо использовать изоляцию;В качестве концевого клапана следует использовать с обогревом трубы или рубашки, чтобы температура стенки трубы не опускалась ниже 0 ℃.
7. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резкого изменения температуры среды.
8. Условия эксплуатации должны соответствовать требованиям технических условий.
