Подробная информация о продукте:
Оплата и доставка Условия:
|

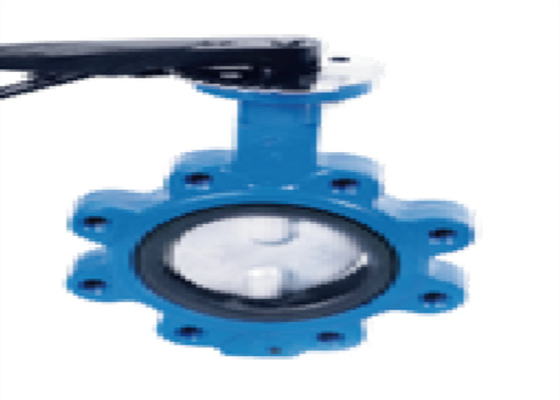

| Название продукта: | Вафельный дроссельный клапан | материал стержня: | нержавеющая сталь |
|---|---|---|---|
| Материал ручки: | Утюг | Кольцо: | NBR |
| Материал тела: | Дуктильный утюг | Средства массовой информации: | Вода |
| Температура средств массовой информации: | 10-80℃ | Давление деятельности: | 1.0-1.6Mpa (10-25bar) |
| Цвет: | ГОЛУБОЙ, подгонянный | Размер: | DN50~350 |
| Высокий свет: | Разделите клапан-бабочку вафли вала,Клапан-бабочка вафли литого железа,Клапан-бабочка волочения вафли Pinless |
||
1. Во время установки, диск клапана остановит на закрытой позиции.
2. Открытая вакансия будет подтвержена согласно углу вращения плиты бабочки.
3. Для клапан-бабочки с клапаном обхода, клапан-бабочку вафли половинного вала pinless необходимо раскрыть перед отверстием.
4. Установка будет унесена согласно инструкциям установки и деятельности изготовителя. Клапан-бабочка с тяжеловесом будет обеспечена с твердой основой
| Тело | Литое железо/дуктильный утюг |
| Диск | Дуктильные утюг/нержавеющая сталь |
| Стержень | Нержавеющая сталь |
| Место | NBR/EPDM /PTFRE |
Лицом к лицу: ISO 5752/API 609 /DIN3202
Конец фланца: Таблица d/таблица e/DIN BS 10 2501 PN10
| Номинальное давление | 1.0/1.6 (mpa) |
| Тест уплотнения (вода) | mpa 1,1 /1.76 |
| Тест раковины (вода) | mpa 1.5/2.4 |
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
