Подробная информация о продукте:
Оплата и доставка Условия:
|

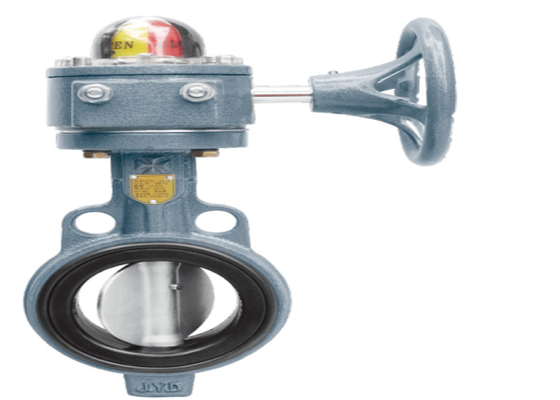

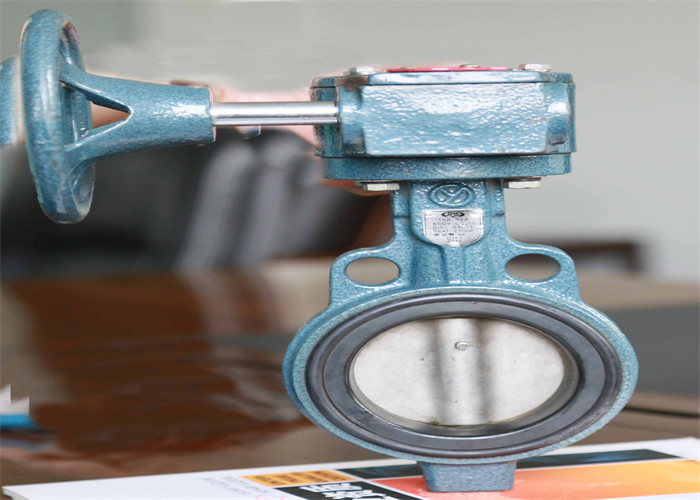

| наименование товара: | Вафельный клапан-бабочка | Материал корпуса: | Чугун; сталь |
|---|---|---|---|
| Диск: | литое железо, нержавеющая сталь | Цвет: | ГОЛУБОЙ, подгонянный, серый |
| Размер: | DN50~350 | Рабочее давление: | 1,0-1,6 МПа (10-25 бар) |
| Температура среды: | Средняя температура, 10-80 ℃ | Давление: | |
| Высокий свет: | Вафельный дроссельный клапан 10k,межфланцевый дроссельный клапан размером 125 мм,дроссельный клапан вафельного типа с редуктором давления |
||
Клапан может широко использоваться в муниципальных трубопроводных сетях, системах водяного отопления, строительстве и других отраслях, связанных с системой очистки воды, может быть быстро подключен или отключен от среды, а также может быстро регулировать расход среды.Клапан может использоваться в трубопроводе или оборудовании с неагрессивной средой для закрытия, соединения и регулирования потока.
| Тело | Серый чугун |
| Сиденье | ЭПДМ |
| Диск | Нержавеющая сталь |
| Применимая жидкость | Вода |
| Рабочее давление | Менее 10 кгс/см² |
| Применимая температура | менее 80 ℃ |
| Способ подключения | Фланец 10К |
| Размер | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| л | 42 | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 |
| ЧАС | 196 | 162 | 171 | 180 | 199 | 212 | 228 | 464 | 494 | 499 | 520 |
1. Структура имеет полуосевую структуру, быстрое открытие на 90 градусов;Пластина обладает высокой прочностью, большой площадью проходного сечения, малым сопротивлением потоку и энергосбережением.
2. Среда может течь с обеих сторон фланцевого дискового клапана в любом направлении, может достигать цели соединения или отключения.
3. Конструкция без конического штифта: передаточное соединение между валом клапана и тарелкой клапана имеет форму шестигранного соединения, которое эффективно устраняет утечку и падение скрытых опасностей исходного конического штифта клапана средней линии, значительно улучшает уплотнение клапана. производительность и безопасность эксплуатации, а также полностью решает проблему падения оригинального конусного штифта дроссельной заслонки средней линии.
4. Хорошая герметизация: поскольку клапан не имеет штифтовой конструкции, он полностью решает проблему утечки конусного штифта оригинального дроссельного клапана средней линии;Седло клапана использует встроенный процесс вулканизации.С одной стороны, решена проблема утечки между седлом клапана и корпусом, существовавшая при испытании под давлением оригинального клапана средней линии.С другой стороны, боковая уплотняющая поверхность вулканизированного седла шире, а для повышения надежности уплотнения с фланцем трубы добавлены три уплотнительных водяных линии с уплотнительными кольцами.Прокладка фланца сохранена.
1. Клапан устанавливается на трубопровод для открытия и закрытия, а также может использоваться для регулировки и дросселирования.
2. Клапан можно установить в любом направлении.
3. Перед установкой необходимо очистить полость трубы и клапана.
4. Клапан не должен подвергаться воздействию больших внешних сил после установки.
5. Клапан устанавливается на трубопровод, который длительное время закрыт, и его следует регулярно открывать и закрывать.
6. Когда местная минимальная температура ниже 4 ℃, необходимо использовать изоляцию;В качестве концевого клапана следует использовать с обогревом трубы или рубашки, чтобы температура стенки трубы не опускалась ниже 0 ℃.
7. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резкого изменения температуры среды.
8. Условия эксплуатации должны соответствовать требованиям технических условий.
