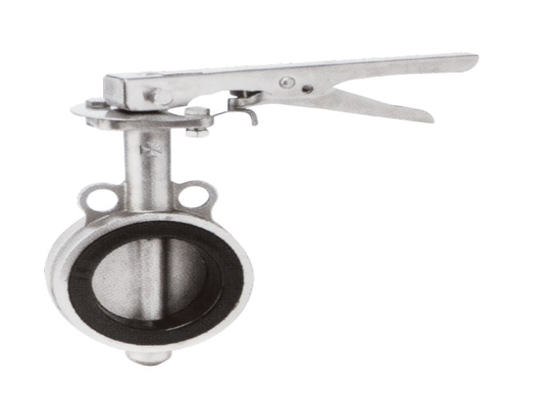

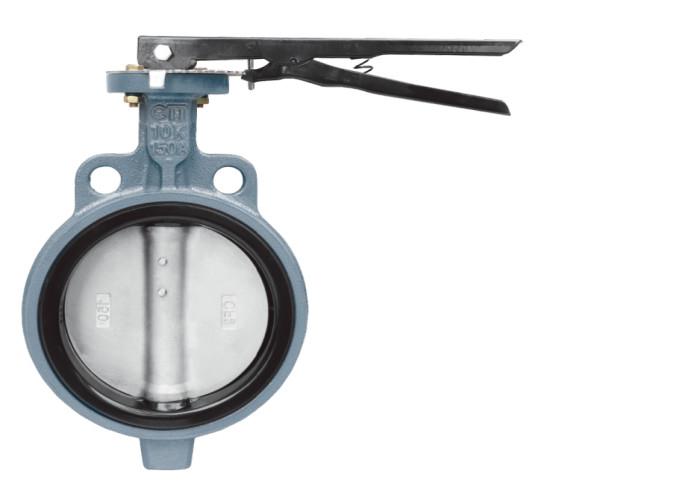

| наименование товара: | Вафельный клапан-бабочка | Стандарт: | JIS |
|---|---|---|---|
| Связь: | вафельный / фланцевый, вафельный | Цвет: | подгонянный, серый |
| Материал диска: | Нержавеющая сталь | Материал корпуса: | Ковкий чугун/чугун GGG50, Чугун |
| Структура: | Бабочка, Вафли | Сила: | Руководство |
| Высокий свет: | корейский стандартный бесфланцевый клапан,межфланцевый клапан размером 500 мм,корейский стандартный межфланцевый дроссельный клапан |
||
Клапан может широко использоваться в муниципальных трубопроводных сетях, системах водяного отопления, строительстве и других отраслях, связанных с системой очистки воды, может быть быстро подключен или отключен от среды, а также может быстро регулировать расход среды.Клапан может использоваться в трубопроводе или оборудовании с неагрессивной средой для закрытия, соединения и регулирования потока.
| Размер | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| л | 42 | 43 | 46 | 46 | 52 | 56 | 56 |
| ЧАС | 196 | 162 | 171 | 180 | 199 | 212 | 228 |
| Тело | Серый чугун |
| Сиденье | ЭПДМ |
| Диск | Нержавеющая сталь |
| Применимая жидкость | Вода |
| Рабочее давление | Менее 10 кгс/см² |
| Применимая температура | менее 80 ℃ |
| Способ подключения | Фланец 10К |
1. Структура имеет полуосевую структуру, быстрое открытие на 90 градусов;Пластина обладает высокой прочностью, большой площадью проходного сечения, малым сопротивлением потоку и энергосбережением.
2. Среда может течь с обеих сторон фланцевого дискового клапана в любом направлении, может достигать цели соединения или отключения.
3. Конструкция без конического штифта: передаточное соединение между валом клапана и тарелкой клапана имеет форму шестигранного соединения, которое эффективно устраняет утечку и падение скрытых опасностей исходного конического штифта клапана средней линии, значительно улучшает уплотнение клапана. производительность и безопасность эксплуатации, а также полностью решает проблему падения оригинального конусного штифта дроссельной заслонки средней линии.
4. Хорошая герметизация: поскольку клапан не имеет штифтовой конструкции, он полностью решает проблему утечки конусного штифта оригинального дроссельного клапана средней линии;Седло клапана использует встроенный процесс вулканизации.С одной стороны, решена проблема утечки между седлом клапана и корпусом, существовавшая при испытании под давлением оригинального клапана средней линии.С другой стороны, боковая уплотняющая поверхность вулканизированного седла шире, а для повышения надежности уплотнения с фланцем трубы добавлены три уплотнительных водяных линии с уплотнительными кольцами.Прокладка фланца сохранена.
1. Клапан устанавливается на трубопровод для открытия и закрытия, а также может использоваться для регулировки и дросселирования.
2. Клапан можно установить в любом направлении.
3. Перед установкой необходимо очистить полость трубы и клапана.
4. Клапан не должен подвергаться воздействию больших внешних сил после установки.
5. Клапан устанавливается на трубопровод, который длительное время закрыт, и его следует регулярно открывать и закрывать.
6. Когда местная минимальная температура ниже 4 ℃, необходимо использовать изоляцию;В качестве концевого клапана следует использовать с обогревом трубы или рубашки, чтобы температура стенки трубы не опускалась ниже 0 ℃.
7. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резкого изменения температуры среды.
8. Условия эксплуатации должны соответствовать требованиям технических условий.
