Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Плавая шариковый клапан | Цвет: | Запрос клиента |
|---|---|---|---|
| Имя: | Шариковый клапан фланца | Стандарт: | Стандарт API |
| Размер: | DN15~DN150 | Материал тела: | 304; Нержавеющая сталь |
| Соединение: | фланец; RF | Давление деятельности: | 1.0-1.6Mpa (10-25bar) |
| Высокий свет: | Шариковый клапан фланца 4 дюймов плавая,Шариковый клапан фланца нержавеющей стали плавая,4 плавающий клапан служить фланцем дюймами |
||

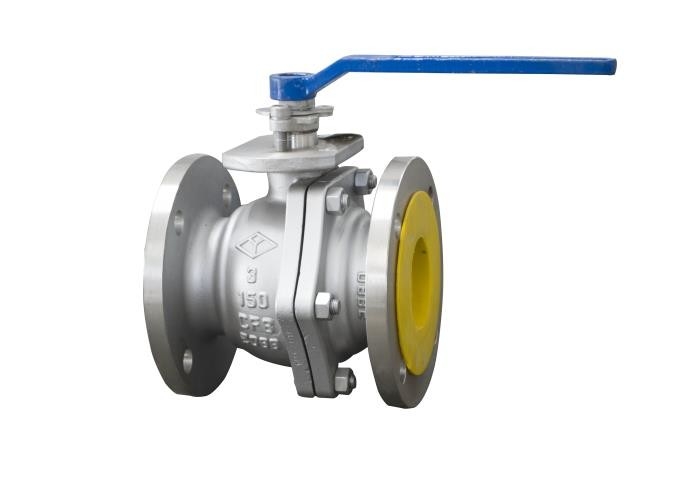

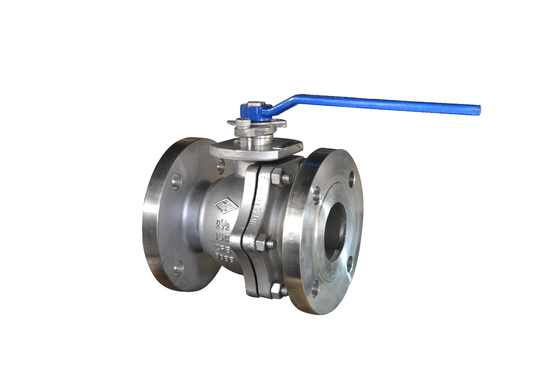

Нержавеющая сталь служила фланцем шариковые клапаны требует только вращения 90 градусов и небольшого вращательного момента для того чтобы закрыть плотно. Совершенно равная полость тела клапана для средства обеспечивает меньшее сопротивление, прямо через канал подачи. Шариковые клапаны ВООБЩЕ РАССМОТРЕНЫ наиболее ХОРОШО ДЛЯ СРАЗУ ОТВЕРСТИЯ И ЗАКЛЮЧЕНИЯ, НО НОВЕЙШИЕ РАЗРАБОТКИ КОНСТРУИРОВАЛИ ИХ для того чтобы ДРОССЕЛИРОВАТЬ И ПРОКОНТРОЛИРОВАТЬ ПОДАЧУ. Основная особенность шарикового клапана своя компактная текстура, легкая для того чтобы работать и поддерживать, соответствующий для воды, растворителей, кислот и природного газа и других общих средств массовой информации работы, но также соответствующий для плохих условий труда средств массовой информации, как перекись водорода кислорода, метан и этилен. Тело шарикового клапана может быть объединенным, можно также совместить. Этот тип клапана будет установлен в горизонтальное направление трубопровода.
Нержавеющая сталь служила фланцем шариковые клапаны работает путем поворачивать стержень для открытия или для того чтобы преградить клапана. Свет переключателя шарикового клапана, небольшой размер, можно сделать в большой калибр, надежное запечатывание, простую структуру, удобное обслуживание, поверхность для заклеивания и сферически поверхность часто в закрытом государстве, не легком для того чтобы быть размыванием средств массовой информации, широко использована в различных индустриях
| Тип | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Имя части | Материал |
| Тело | CF8 |
| Стержень, шарик | F304 |
| Колцеобразное уплотнение, упаковка | PTFE |
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| 1. Утечка поверхности для заклеивания | 1. Средний болт с буртиком свободен. | 1. Затяните средний болт с буртиком равномерно. |
| 2. Повреждение к поверхности для заклеивания. | 2. Отремонтируйте поверхность для заклеивания или замените части. | |
| 2. Пакуя утечка | 1. Недостаточная упаковка. | заполнитель 1.Add. |
| 2. Упаковка плотно не отжата. | 2.Press упаковка плотно. | |
| 3. Утечка на среднем рте | 1. Средняя пусковая площадка фланца повреждена или инвалидна. | 1.Replace среднее набивка фланца. |
| 2. Средние болты с буртиком не затягиваны. | 2.Tighten средний болт с буртиком равномерно. |
1. Этот продукт должен быть сдержан в сухом складе и строго запрещен для того чтобы храниться на открытом воздухе.
2. Долгосрочное хранение, регулярное техническое обслуживание.
3. Этот продукт можно установить в любое положение трубопровода или оборудования, но должно быть удобно раскрыть и закрыть.
4. Перед установкой, тест давления должен быть унесен для того чтобы соотвествовать перед установкой.
5. Полость трубы и клапана должна быть очищена перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает ли клапан открыт или закрыт. Ручка раскрывает когда она плоска с осью трубы, и закрывает когда она перпендикулярна к оси трубы.
8. Эксплуатационные режимы будут последовательны с требованиями к спецификации представления
