Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Плавая шариковый клапан | Материал: | A216 WCB |
|---|---|---|---|
| Цвет: | Запрос клиента | Тип: | Шариковый клапан |
| Соединение: | фланец | Сила: | Турбина |
| Место: | A105 | корень: | A182 f6a |
| Давление: | Среднее давление, высокое давление | Средство: | Вода |
| Высокий свет: | Износоустойчивый тип шариковый клапан Trunnion,Тип шариковый клапан Trunnion WCB,Шариковый клапан турбины A216 WCB |
||

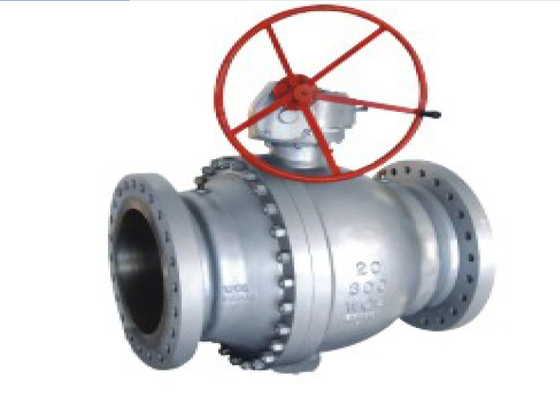

Шариковый клапан и запорная заслонка фланца шестерни червя принадлежат такому же типу клапана. Разница что своя заключительная часть сфера. Сфера вращает вокруг линии оси тела клапана для открытия и близкий. Шариковый клапан главным образом использован для того чтобы отрезать, распределить и изменить направление подачи средства в трубопроводе.
Клапан разблокирован или прегражен путем поворачивать клапан. Шариковый клапан имеет преимущества выключателя и небольшого тома. Его можно сделать в большой диаметр, надежное запечатывание, простую структуру и удобное обслуживание. Поверхность для заклеивания и сферически поверхность часто закрыты, которая не легка быть выветренным средством. Она широко была использована в различных индустриях.
Шариковый клапан фланца шестерни червя главным образом использован для того чтобы отрезать, распределить и изменить направление подачи средства в трубопроводе. Шариковый клапан новый Н тип клапана широко использовал в последние годы.
| Деталь теста | Тест раковины | Тест уплотнения | Задний тест уплотнения | Тест уплотнения воздуха | |
| Средство (MPa) | Вода (MPa) | Воздух (MPa) | |||
| Давление (класс) | 150 | 3,1 | 2,2 | 2,2 | 0.5-0.7 |
| 300 | 7,8 | 5,6 | 5,6 | ||
| 600 | 15,3 | 11,2 | 11,2 | ||
| 900 | 23,1 | 16,8 | 16,8 | ||
| Конец фланца | ANSI 16,10 |
| Лицом к лицу | ANSI B 16,10 |
| Дизайн и изготовление | API 6D BS5351 |

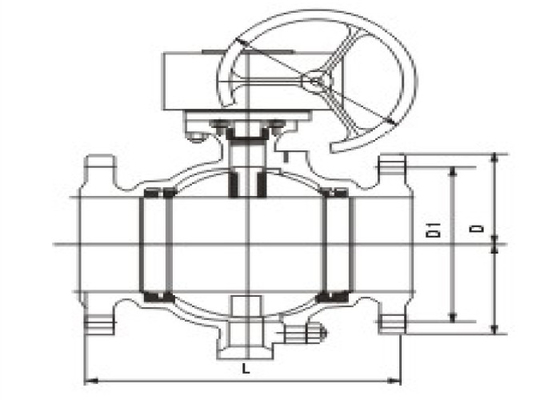

| Classi 50 | Class300 | Class600 | Class900 | ||||||||||||||||||||||
| DN | NPS | L | D | D1 | DN | NPS | L | D | D1 | DN | NPS | L | n | D1 | DN | NPS | L | c | D1 | ||||||
| RF | RW | RF | RW | RF | RTJ | RW | RTJ | RF | RW | ||||||||||||||||
| 100 | 4 | 229 | 305 | 229 | 190,5 | 100 | 4 | 305 | 305 | 254 | 200 | 50 | 2 | 292 | 295 | 292 | 165 | 127 | 50 | 2 | 366 | 371 | 368 | 216 | 165,1 |
| 125 | 5 | 356 | 381 | 254 | 216 | 125 | 5 | 381 | 361 | 279 | 235 | 65 | 2 1/2 | 330 | 333 | 330 | 190 | 149 | 65 | 21/2 | 419 | 422 | 419 | 244 | 190,5 |
| 150 | 6 | 394 | 457 | 279 | 241,5 | 150 | 6 | 403 | 457 | 318 | 270 | 80 | 3 | 356 | 359 | 356 | 210 | 168 | 80 | 3 | 381 | 384 | 381 | 241 | 190,5 |
| 200 | 8 | 457 | 521 | 343 | 298,5 | 200 | 8 | 502 | 521 | 381 | 330 | 100 | 4 | 432 | 435 | 432 | 273 | 216 | 100 | 4 | 457 | 460 | 457 | 202 | 235 |
| 250 | 10 | 533 | 559 | 408 | 362 | 250 | 10 | 568 | 559 | 4-C | 387,5 | 125 | 5 | 508 | 511 | 508 | 330 | 266,5 | 125 | 5 | 550 | 902 | 559 | 349 | 279,4 |
| 300 | 12 | 610 | 835 | 483 | 432 | 300 | 12 | 648 | 635 | 521 | 451 | 150 | 6 | 550 | 562 | 559 | 356 | 292 | 150 | 6 | 610 | 613 | 610 | 381 | 317,5 |
| 350 | 14 | 695 | 752 | 533 | 476 | 350 | 14 | 762 | 702 | 584 | 514,5 | 200 | 8 | 660 | 664 | 660 | 419 | 349 | 200 | 8 | 737 | 740 | 737 | 470 | 393,7 |
| 400 | 16 | 762 | 838 | 507 | 540 | 400 | 16 | 836 | 838 | 648 | 571,5 | 350 | 10 | 787 | 791 | 787 | 508 | 432 | 250 | 10 | 836 | 841 | 838 | 546 | 469,9 |
| 450 | 18 | 864 | 914 | 635 | 578 | 460 | 18 | 914 | 914 | 711 | 628,5 | 300 | 12 | 838 | 841 | 838 | 559 | 489 | 300 | 12 | 965 | 968 | 965 | 610 | 533,4 |
| 500 | 10 | 914 | g 1 | 699 | 635 | 500 | 20 | 991 | 991 | 775 | 666 | 350 | 14 | 889 | 892 | 889 | 603 | 527 | 350 | 14 | 1029 | 1038 | 1028 | 640 | 558,8 |
| 600 | 24 | 1007 | 1143 | 813 | 749,5 | 600 | 24 | 1143 | 1143 | 914 | 813 | 400 | 16 | 991 | 994 | 991 | 686 | 603 | 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 |
| 650 | 20 | 1143 | 1246 | 796 | 412 | 650 | 25 | 1245 | 1245 | 867 | 803,5 | 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | |||||||
| 700 | 2B | 1245 | 1346 | 837 | 795,5 | 700 | 28 | 1346 | 1346 | 921 | 857 | 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | |||||||
| 750 | 30 | 1295 | 1397 | 887 | 846 | 750 | 30 | 1397 | 1397 | 991 | 921 | 600 | 24 | 1397 | 1407 | 1397 | 940 | 838 | |||||||
| 800 | 32 | 1372 | 1524 | 941 | 900 | 800 | 32 | 1524 | 1524 | 1054 | 978 | ||||||||||||||
| 900 | 36 | 1524 | 1727 | 1057 | 1009,5 | 900 | 36 | 1727 | 1727 | 1172 | 1089 | ||||||||||||||
