Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | плавая шариковый клапан | Имя: | vavle шарика фланца |
|---|---|---|---|
| Соединение: | конец RF /Flange фланца | Сила: | Ручка |
| Давление: | mpa 1,6 | Материал тела: | 304 / нержавеющая сталь |
| Цвет: | Запрос клиента; сторона нержавеющей стали | Температура средств массовой информации: | ≤150℃ |
| Высокий свет: | Плавая шариковый клапан 304SS,шариковый клапан нержавеющей стали плавая,шариковый клапан 80mm плавая |
||

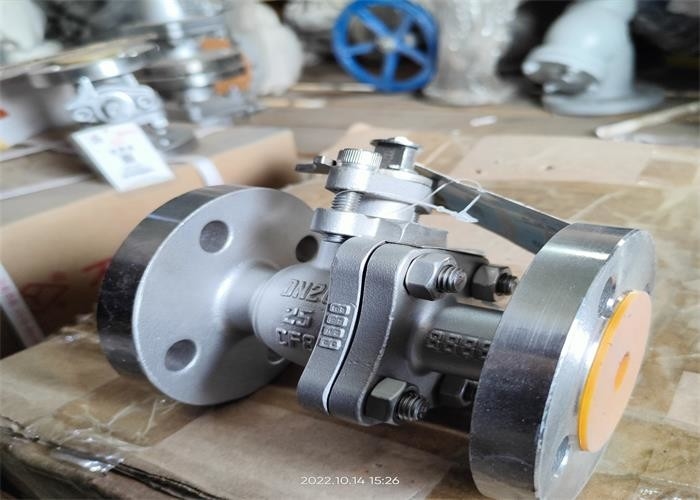

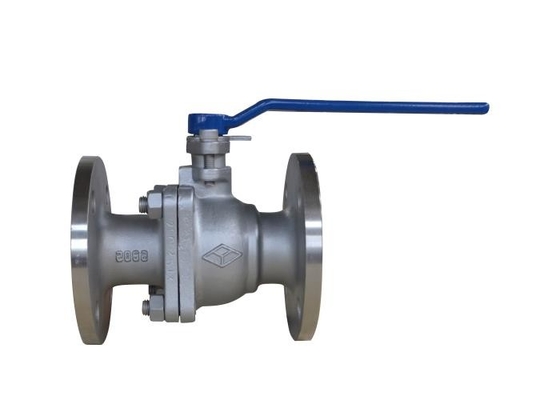

Клапан составлен тела клапана, шарика, стержня, ручки и других частей, путем поворачивать ручку для того чтобы повернуть стержень
90°, стержень управляет шариком для того чтобы повернуть 90° для того чтобы осуществить открытие и закрывать.
Клапан можно использовать для открытия и закрывать трубопроводов и оборудования с въедливыми средствами массовой информации
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Имя части | Материал |
| Тело | CF8 |
| Стержень, шарик | F304 |
| Колцеобразное уплотнение, упаковка | PTFE |
| Номинальное давление |
1,6, 2.5MPa |
| Номинальный диаметр |
DN15-DN200mm |
| Температура | ≤150℃ |
| Mediun | Вода, масло, газ |
| Маркировка дизайна |
GB/T 12237 |
| Лицом к лицу |
GB/T 12221 |
| Осмотр и испытывать |
GB/T 26480 |
1. Этот продукт должен быть сдержан в сухом складе и строго запрещен для того чтобы храниться на открытом воздухе.
2. Долгосрочное хранение, регулярное техническое обслуживание.
3. Этот продукт можно установить в любое положение трубопровода или оборудования, но должно быть удобно раскрыть и закрыть.
4. Перед установкой, тест давления должен быть унесен для того чтобы соотвествовать перед установкой.
5. Полость трубы и клапана должна быть очищена перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает ли клапан открыт или закрыт. Ручка раскрывает когда она плоска с осью трубы, и закрывает когда она перпендикулярна к оси трубы.
8. Эксплуатационные режимы будут последовательны с требованиями к спецификации представления.
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| Утечка поверхности для заклеивания |
1. Средний болт с буртиком свободен. 2. Повреждение к поверхности для заклеивания. |
1. Затяните средний болт с буртиком равномерно. 2. Отремонтируйте поверхность для заклеивания или замените части. |
| Пакуя утечка |
1. Недостаточная упаковка. 2. Упаковка плотно не отжата. |
1 добавьте заполнитель. 2. Отожмите упаковку плотно. |
| Утечка на среднем рте |
1. Средняя пусковая площадка фланца повреждена или инвалидна. 2. Средние болты с буртиком не затягиваны. |
1. Замените среднюю пусковую площадку фланца. 2. Затяните средний болт с буртиком равномерно. |
