Подробная информация о продукте:
Оплата и доставка Условия:
|

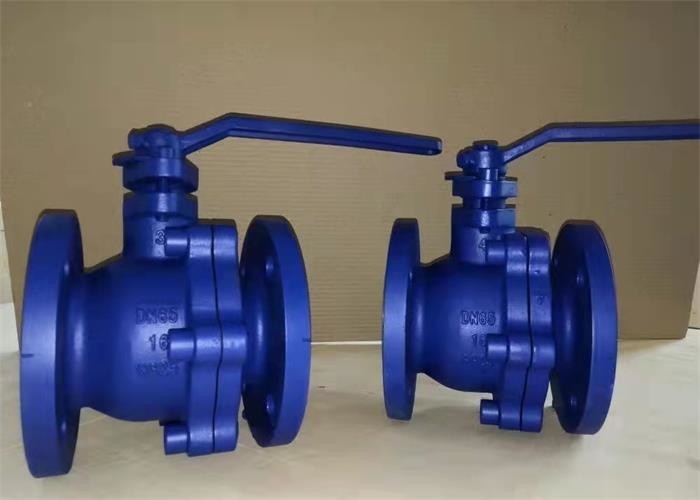

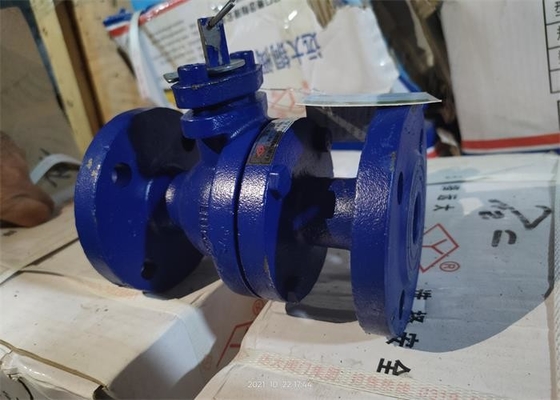

| Название продукта: | плавая шариковый клапан | Цвет: | Синь; клиент |
|---|---|---|---|
| Средство: | вода | Материал тела: | утюг, серый утюг, дуктильный утюг |
| Соединение: | конец фланца; RF | Давление деятельности: | mpa 1.0~1.6 |
| Тип: | Шариковый клапан, плавающий клапан | Материал шарика: | HT200; 304 |
| Температура средств массовой информации: | Средняя температура | Открытые середины: | Ручка |
| Высокий свет: | Шариковый клапан утюга серого цвета плавая,Шариковый клапан размера 80mm плавая,Шариковый клапан средства воды плавая |
||
Клапан составлен тела клапана, шарика, стержня клапана, набивочной коробки, плиты предела, ручки и другая параллель оси частей, ручки и трубопровода к клапану в открытой вакансии, и перпендикуляре оси трубы к закрытой позиции, путем поворачивать ручку 90 градусов для того чтобы осуществить открытие и заключительный
| Тип |
Размер |
информация (mm) | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Имя части | Материал части |
| Тело | Утюг серого утюга дуктильный |
| Шарик | Серый хром литого железа покрыл /201 |
| Стержень | Сталь углерода, нержавеющая сталь |
| Кольцо уплотнения | PTFE |
| Упаковка | Гибкий графит |
| ручка | HT200/QT450-10 |
| Набивка | PTFE |
| доска предела | Q235 |
| Набивочная коробка | HT200/QT450-10 |
1. Простая структура, хорошая технология изготовления, гибкое и быстрое открытие и закрывать, широкий ряд применения.
2. Стержень принимает структуру предохранения обдува для увеличения безопасности шарикового клапана.
3. Средство может пропустить от обеих сторон тела клапана в любом направлении, может достигнуть цели переключать дальше или резать
· Номинальное давление: 1.0/1.6MPa
· Номинальный диаметр: DN15-150mm
· Применимые температура и средство: Главный материал серое литое железо: применимая температура 0℃ | 120℃, применимое средство: вода; пар ≤0.2MPa насыщенный; масло ≤1.4MPa общее качественное.
· Дизайн и изготовление: Утюг GB/T 15185 и медный шариковый клапан
· Длина структуры: Длина структуры клапана металла GB/T 12221
· Соединяясь конец: Фланец литого железа GB/T 17241,6 объединенный
· Осмотр и тест: Промышленный тест наддува клапана GB/T13927
1. Простая структура, хорошая технология изготовления, гибкое и быстрое открытие и закрывать, широкий ряд применения.
2. Стержень принимает структуру предохранения обдува для увеличения безопасности шарикового клапана.
3. Средство может пропустить от обеих сторон тела клапана в любом направлении, может достигнуть цели переключать дальше или резать.
Меры предосторожности для хранения, установки и пользы
1. Этот клапан сдержан в сухом складе, и строго запрещен для того чтобы храниться на открытом воздухе.
2. Долгосрочное хранение должно быть поддержано регулярно.
3. Продукт можно установить в любое положение и любой трубопровод, и условия труда должны быть последовательны с требованиями в спецификациях представления.
4. Перед установкой, тест давления должен быть унесен для того чтобы соотвествовать перед установкой.
5. Полость трубы и клапана должна быть очищена перед установкой.
6. После установки, продукт не подвергнется к большой внешней силе.
7. Направление ручки должно быть последовательно с направлением квадратного паза стержня.
8. Когда локальный минимум температуры ниже чем 4℃, предохранение от изоляции должно быть сделано; Как клапан конца, оно должен быть нагрет с трубой или курткой для предотвращения температуры стены трубы от падать под 0℃.
9. Оно строго запрещено для установки и для использования в трубопроводе под вибрацией или быстрых изменениях в средней температуре.
