Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Клапан-бабочка вафли | Цвет: | ГОЛУБОЙ, подгонянный |
|---|---|---|---|
| Соединение: | Вафля | Давление деятельности: | 1.0-1.6Mpa (10-25bar) |
| Средство: | Вода | Сила: | Ручка |
| Материал тела: | Чугун | Размер: | DN50~250 |
| Высокий свет: | тип клапан-бабочка вафли pn16,тип клапан-бабочка вафли места emdp,клапан вафли dn100 |
||
Этот клапан широко использован в водоснабжении и дренаже, огне здания и других системах на всех видах трубопроводов, особенно в трубопроводе огня. Этот клапан можно использовать в трубопроводе или оборудовании безгремучертутных средств массовой информации, как перехват, соединение и регулировка подачи.
| Тип | DN | Ф | L | B | R1 |
| D71X-16 | 50 | 125 | 234 | 45 | R11 |
| 65 | 145 | 261 | 47,6 | R11 | |
| 80 | 160 | 261 | 49 | R11 | |
| 100 | 180 | 260 | 54 | R12 | |
| 125 | 210 | 312 | 58 | R12.5 | |
| 150 | 240 | 312 | 58,6 | R13 | |
| 200 | 295 | 360 | 63,4 | R13.5 |
| Давление | 1.0/1.6MPA |
| Размер | DN50~DN250 |
| Температура | ≤80℃ |
| Средство | чистая вода |
| Проектно-конструкторский стандарт | GB/T12238 |
| Лицом к лицу стандарт | GB/T12221 |
| Стандарт соединения конца | JB/T 17241,6 |
| Осмотр и испытывать | GB/T 13927 |

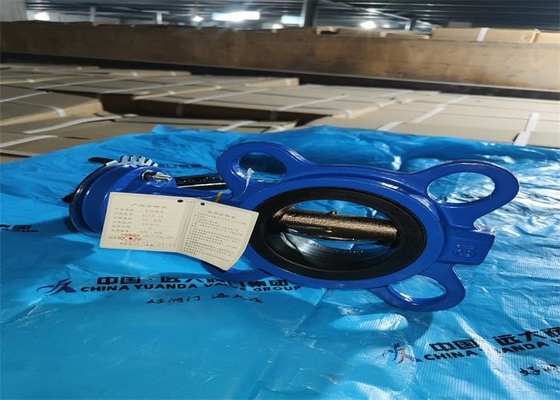

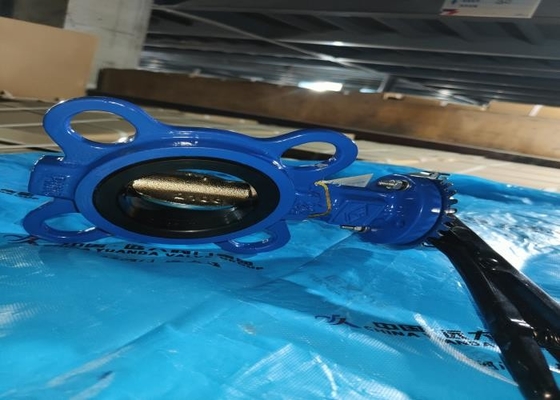

1. Клапан соединение зажима, клапан составлен тела клапана, плиты диска, вала клапана, ручки и других частей.
2. Клапан поворачивает ручку 90°, вал клапана также поворачивает, вал клапана управляет плитой бабочки для того чтобы повернуть для открытия или близкий, шкалой и ручкой отрегулировать подачу.
1. Размер структуры соответствует GB/T12221, небольшому размеру, легковесу, легкому для того чтобы работать.
2. Структура принимает половинную структуру вала, деятельность 90 градусов и быстрое отверстие; Плита имеет высокопрочную, большую зону подачи, небольшие акустическое омическое сопротивление и энергосберегающий.
3. Средство может пропустить от обеих сторон тарельчатого клапана фланца в любом направлении, которое может достигнуть цели соединяться или резать.
4. Вращающий момент деятельности небольшие, трудовые сбережения и легковес.
5. Число открытия и заключительных экспериментов больше чем 10 тысяч времена, с длинной жизнью.
5. Полный герметизировать достиган, и утечка газа нул.
