Подробная информация о продукте:
Оплата и доставка Условия:
|

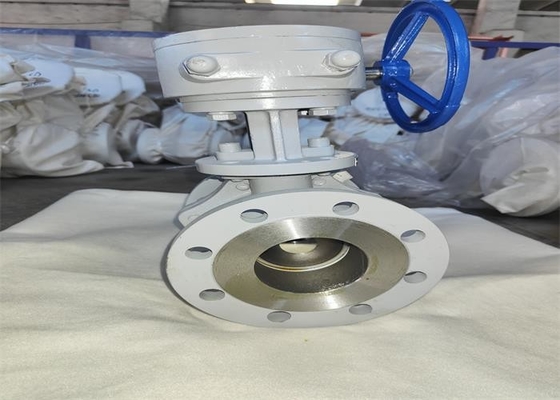

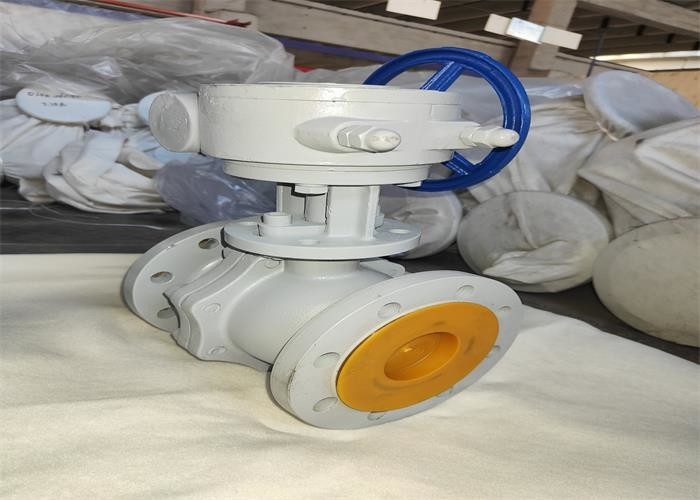

| Название продукта: | плавая шариковый клапан | Цвет: | Белизна, запрос клиента |
|---|---|---|---|
| Размер: | DN50~DN250 | Средство: | Масло, вода |
| Давление деятельности: | 1.6~2.5 Mpa | Сила: | Моторизованный |
| Температура средств массовой информации: | Высокая температура | Уплотнение: | PTFE |
| Высокий свет: | Шариковый клапан 2 дюймов плавая,шариковый клапан режима привода турбины плавая,клапан углерода стальной плавая 2 дюйма |
||
·Дизайн и изготовление: Служить фланцем GB/t 12237 и батт сварили шариковые клапаны
·Структурная длина: Длина GB/t 12221 структурная клапанов металла
·Конец соединения: Фланец стальной трубы GB/t 9113,1 объединенный
·Осмотр и тест: Осмотр GB/t 26480 и тест клапанов
| Тип | DN | L | φ4 | φ3 | φ2 | b-f | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Основная часть | Материал |
| Тело | WCB |
| Стержень, шарик | 2Cr13 |
| Уплотнение, пакуя | PTFE |
Возможные недостатки и методы исключения
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| Утечка поверхности для заклеивания | 1. Средние болты с буртиком свободны. 2. Поверхность для заклеивания повреждена. |
1. Равномерно затяните средние болты с буртиком. 2. отделка поверхность для заклеивания или заменить части. |
| Пакуя утечка | 1. Недостаточная упаковка. 2. упаковка не компактирована. |
1. Добавьте заполнитель. 2. компактная упаковка |
| Утечка на среднем рте | 1. Китайско-французская пусковая площадка повреждена или инвалидна. 2. Средние болты с буртиком не затягиваны. |
1. Замените среднее набивку фланца. 2. равномерно затянуть средние болты с буртиком |
1. Продукт будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, регулярное техническое обслуживание необходимо.
3. Этот продукт можно установить на любое положение трубопровода или оборудования, но должно быть легко раскрыть и закрыть.
4. тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. очистите полость трубы и клапана перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает что клапан открыт или закрыт. Раскрыта когда она параллельна к оси трубопровода, и закрыта ручка когда она перпендикулярна к оси трубопровода.
8. Эксплуатационные режимы будут последовательны с требованиями спецификаций представления.
