Подробная информация о продукте:
Оплата и доставка Условия:
|

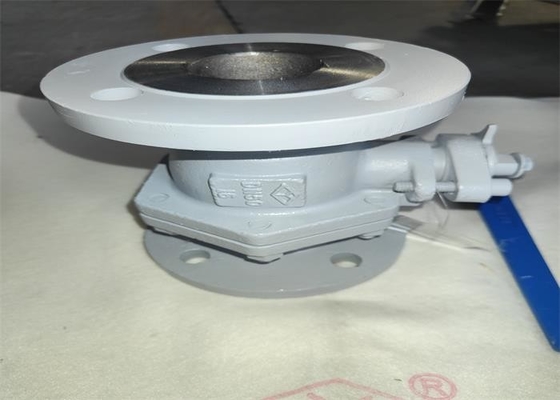

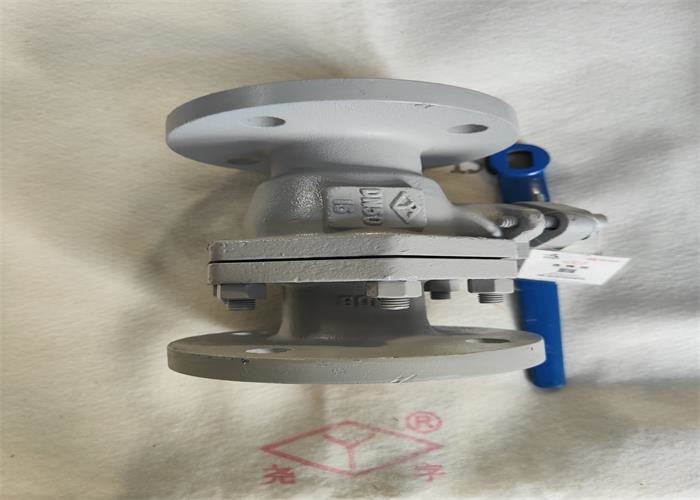

| Название продукта: | плавая шариковый клапан | Давление: | 2.5Mpa, высокое давление |
|---|---|---|---|
| Материал: | Отливка; CS | Цвет: | Запрос клиента; Белое серого цвета |
| Соединение: | фланец; RF | Размер: | DN15~DN200 |
| Средство: | Вода, масло, пар | Сила: | Ручка |
| Высокий свет: | нефтепроводы плавая контрольный клапан шарового вентиля,плавая контрольный клапан шарового вентиля 2.5mpa,трубопроводы воды плавая шариковый клапан |
||
·Дизайн и изготовление: Шариковый клапан GB/t12237
·Структурная длина: Структурная длина GB/t12221 клапанов металла
·Конец соединения: Фланец стальной трубы GB/t 9113 объединенный
·Осмотр и тест: Осмотр GB/t 26480 и тест клапанов
| Имя части | Материал |
| Тело | WCB |
| Стержень, шарик | 2Cr13 |
| Уплотнение, упаковка | PTFE |
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| Утечка поверхности для заклеивания |
1. Средние болты с буртиком свободны. 2. Поверхность для заклеивания повреждена. |
1. Равномерно затяните средние болты с буртиком. 2. Уравновесьте поверхность для заклеивания или замените части. |
| Пакуя утечка |
1. Недостаточная упаковка. 2. Упаковка не компактирована. |
1. Добавьте заполнитель. 2. Компактируйте упаковку |
| Утечка на среднем рте |
1. Китайско-французская пусковая площадка повреждена или инвалидна. 2. Средние болты с буртиком не затягиваны. |
1. Замените среднее набивку фланца. 2. Равномерно затяните средние болты с буртиком. |
1. Продукт будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, регулярное техническое обслуживание необходимо.
3. Этот продукт можно установить на любое положение трубопровода или оборудования, но должно быть легко раскрыть и закрыть.
4. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. Очистите полость трубы и клапана перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает что клапан открыт или закрыт. Раскрыта когда она параллельна к оси трубопровода, и закрыта ручка когда она перпендикулярна к оси трубопровода.
8. Эксплуатационные режимы будут последовательны с требованиями спецификаций представления.
