Подробная информация о продукте:
Оплата и доставка Условия:
|

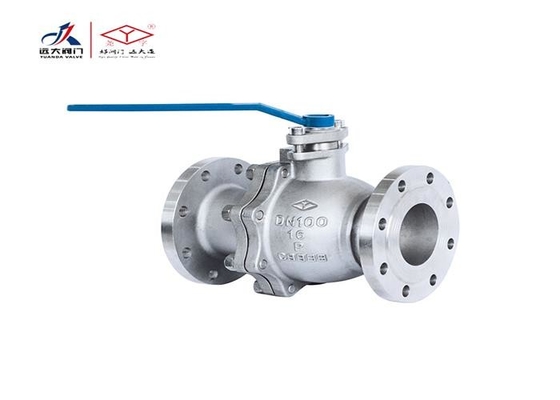

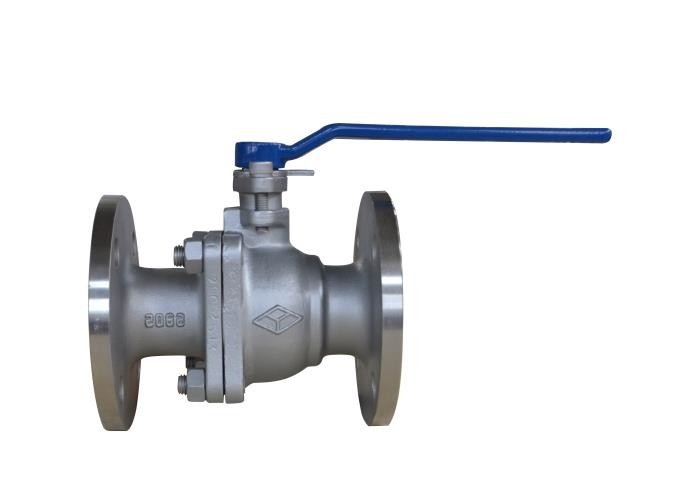

| Название продукта: | плавая шариковый клапан | Материал тела: | 304; Нержавеющая сталь |
|---|---|---|---|
| Цвет: | Материальный цвет | Средства массовой информации: | Вода, масло, газ, пар, въедливое средство |
| Размер: | DN15~DN200 | Соединение: | фланец; RF |
| Давление: | 1.6Mpa | Сила: | Ручка |
| Высокий свет: | 1,6 шариковый клапан Mpa плавая,плавая шариковый клапан ss304 |
||
Клапан составлен тела клапана, шарика, стержня клапана, ручки и других частей. Стержень клапана вращает путем поворачивать ручку
90°, тяга клапана управляет шариком для того чтобы повернуть 90° для того чтобы осуществить открытие и закрывать.
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Имя части | Материал |
| Тело | CF8 |
| Стержень, шарик | F304 |
| Уплотнение, пакуя | PTFE |
1. Продукт будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, регулярное техническое обслуживание необходимо.
3. Этот продукт можно установить на любое положение трубопровода или оборудования, но должно быть легко раскрыть и закрыть.
4. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. Очистите полость трубы и клапана перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает что клапан открыт или закрыт. Раскрыта когда она параллельна к оси трубопровода, и закрыта ручка когда она перпендикулярна к оси трубопровода.
8. Эксплуатационные режимы будут последовательны с требованиями спецификаций представления
·Дизайн и изготовление: стальные шариковые клапаны для индустрий нефти, петрохимических и родственных (GB/t 12237)
·Структурная длина: Длина GB/t 12221 структурная клапанов металла
·Конец соединения: JB/фланец стальной трубы t 79,1 объединенный
·Осмотр и тест: Осмотр GB/t 26480 и тест клапанов
