Подробная информация о продукте:
Оплата и доставка Условия:
|

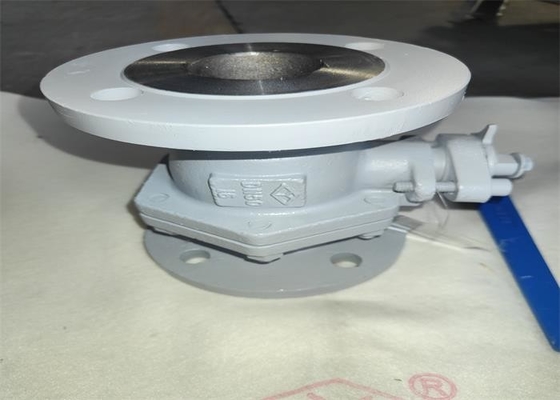

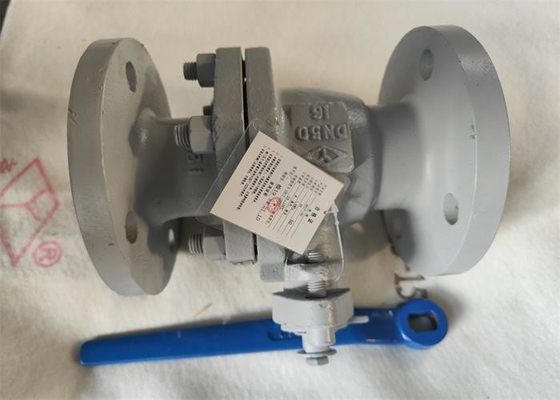

| Название продукта: | плавая шариковый клапан | Материальное тело: | Сталь углерода, CS |
|---|---|---|---|
| Размер: | DN15~DN300 | Соединение: | фланец; RF |
| Средство: | Масло, вода | Давление деятельности: | 1.0-1.6Mpa (10-25bar) |
| Стандарт: | Стандарт GB | Температура средств массовой информации: | Средняя температура |
| Высокий свет: | Тип шарикового клапана углерода стальной плавая,gb типа стандартного шарикового клапана плавая,плавая шариковый клапан dn80 |
||
Этот клапан соответствующий для открытия и закрывать воды, пар и нефтепроводы, материал основного корпуса углерод стальное WCB, применимое ℃ ≤ 150 температуры, применимое средство: вода, масло и пар.
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Основная часть | Материал |
| Тело | WCB |
| Стержень, шарик | 2Cr13 |
| Уплотнение, пакуя | PTFE |
Возможные недостатки и методы исключения
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| Утечка поверхности для заклеивания |
1. Средние болты с буртиком свободны. |
1. Равномерно затяните средние болты с буртиком. |
| Пакуя утечка |
1. Недостаточная упаковка. |
1. Добавьте заполнитель. |
| Утечка на среднем рте |
1. Китайско-французская пусковая площадка повреждена или инвалидна. |
1. Замените среднее набивку фланца. |
1. Продукт будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, регулярное техническое обслуживание необходимо.
3. Этот продукт можно установить на любое положение трубопровода или оборудования, но должно быть легко раскрыть и закрыть.
4. тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. очистите полость трубы и клапана перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает что клапан открыт или закрыт. Раскрыта когда она параллельна к оси трубопровода, и закрыта ручка когда она перпендикулярна к оси трубопровода.
8. Эксплуатационные режимы будут последовательны с требованиями спецификаций представления.
