Подробная информация о продукте:
Оплата и доставка Условия:
|

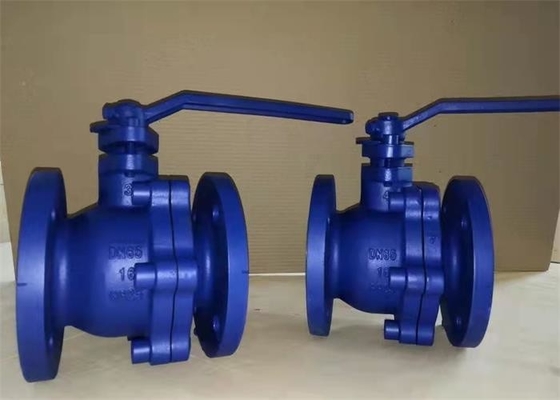

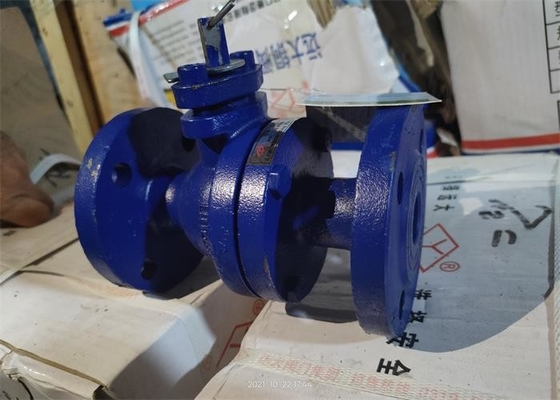

| Название продукта: | плавая шариковый клапан | Цвет: | голубой, запрос клиента |
|---|---|---|---|
| Соединение: | Фланец | Давление деятельности: | 1.0-1.6Mpa (10-25bar) |
| Средство: | Вода; масло | Стандарт: | GB |
| Размер: | DN15~DN150 | Сила: | Ручка |
| Высокий свет: | плавая шариковый клапан 25bar,китайский стандартный плавая шариковый клапан,служить фланцем тип шарикового клапана конца плавая |
||
Клапан составлен тела клапана, шарика, стержня клапана, набивочной коробки, плиты предела, ручки и других частей. Параллель ручки к оси трубопровода показывает что клапан в открытой вакансии, и перпендикуляр к оси трубопровода показывает что клапан в закрытой позиции. Отверстие и заключение могут быть осуществлены путем поворачивать ручку 90°
| Тип |
DN |
соедините размер (mm) | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| Имя части | Материал |
| Тело | Утюг серого цвета/дуктильный утюг |
| Шарик | Серый хромий plating/201 литого железа |
| Стержень | Сталь углерода, нержавеющая сталь |
| Уплотнение | PTFE |
| Упаковка | Гибкий графит |
| Ручка | HT200/QT450-10 |
| Набивка | PTFE |
| Ограниченная плита | Q235 |
| Набивочная коробка | HT200/QT450-10 |
1. Простая структура, хороший процесс производства, гибкие и быстрые открытие и закрывать, и широкий ряд применения.
2. Стержень клапана принимает анти- дует вне структура для увеличения безопасности шарикового клапана.
3. Средство может пропустить в любом направлении от обеих сторон тела клапана для того чтобы достигнуть цели соединения или разъединения.
1. Клапан будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, будет поддержано регулярно.
3. Продукт можно установить на любое положение и любой трубопровод, и эксплуатационные режимы будут последовательны с требованиями в спецификации представления.
4. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. Очистите полость трубы и клапана перед установкой.
6. После того как продукт установлен, он следует подвергнуть к большой внешней силе.
7. Направление ручки будет последовательно с направлением паза квадратной головки стержня клапана.
8. Когда локальный минимум температуры ниже чем ℃ 4, предохранение от термоизоляции будет обеспечено; Как клапан конца, оно будет нагрет путем следовать трубу или куртку для предотвращения температуры стены трубы от быть ниже чем 0 ℃.
9. Оно строго запрещено для того чтобы установить и использовать его на вопросе трубопровода к вибрации или неожиданному изменению средней температуры.
| Возможный отказ | Причина отказа | Метод исключения |
| Пакуя утечка |
1. Пакуя отказ. 2. Упаковка не компактирована. 3. Недостаточная упаковка. |
1. Замените упаковку. 2. Компактируйте упаковку. 3. Добавьте заполнитель. |
| Утечка на среднем рте |
1. Средние болты с буртиком не затягиваны. 2. Китайско-французская пусковая площадка повреждена. |
1. Затяните средние болты с буртиком. 2. Замените среднее набивку фланца. |
| Утечка поверхности для заклеивания |
1. Средние болты с буртиком свободны. 2. Повреждена или повреждена поверхность для заклеивания. |
1. Затяните средние болты с буртиком. 2. Уравновесьте поверхность для заклеивания или замените части. |
