Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | плавая шариковый клапан | Сила: | Ручка |
|---|---|---|---|
| Давление: | 150LB | Температура средств массовой информации: | -29~150℃ |
| Средство: | вода, масло, пар | Цвет: | Запрос клиента |
| Материал шарика: | F304 | Гаван размер: | 1/2 " ~8" |
| Высокий свет: | клапан воды плавая 4 дюйма,служить фланцем плавая клапан 4 дюйма,Плавая шариковый клапан 150LB |
||
Этот клапан соответствующий для открытия и закрывать воды, пара и нефтепроводов.

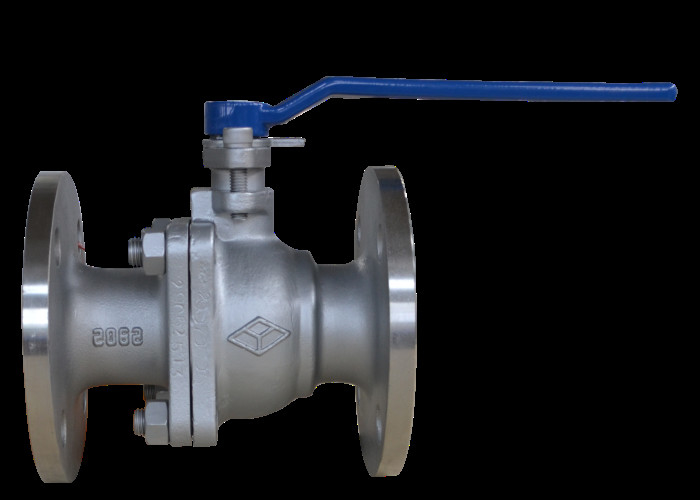

Клапан составлен тела клапана, шарика, стержня клапана, ручки и других частей. Стержень клапана вращает путем поворачивать ручку
90°, тяга клапана управляет шариком для того чтобы вращать 90° для того чтобы осуществить открытие и закрывать.
| Тип | Давление (Lb) | испытательное давление | соответствующее temperature℃ | соответствующее средство | |
| прочность (вода) (MPa) | уплотнение (вода) (MPa) | ||||
| API (b) Q41F-150Lb (c) | 150 | 3,0 | 2,2 | ≤150℃ | вода, пар, масло |
·Дизайн и изготовление: API 6D
·Длина структуры: API 6D
·Конец соединения: ASME B16.5
·Осмотр и тест: API 6D
| Имя части | Материал |
| Тело | ASTM A216 WCB |
| Стержень, шарик | ASTM A182 F304 |
| Уплотнение, пакуя | PTFE |
| DN | L | D | D1 | D2 | b | N-h | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Возможные недостатки | Причина отказа | Метод исключения недостатка |
| Утечка поверхности для заклеивания |
1. Средние болты с буртиком свободны. 2. Поверхность для заклеивания повреждена. |
1. Равномерно затяните средние болты с буртиком. 2. Уравновесьте поверхность для заклеивания или замените части. |
| Пакуя утечка |
1. Недостаточная упаковка. 2. Упаковка не компактирована. |
1. Добавьте заполнитель. 2. Компактируйте упаковку. |
| Утечка на среднем рте |
1. Китайско-французская пусковая площадка повреждена или инвалидна. 2. Средние болты с буртиком не затягиваны. |
1. Замените среднее набивку фланца. 2. Равномерно затяните средние болты с буртиком.
|
1. Продукт будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Для долгосрочного хранения, регулярное техническое обслуживание необходимо.
3. Этот продукт можно установить на любое положение трубопровода или оборудования, но должно быть легко раскрыть и закрыть.
4. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
5. Очистите полость трубы и клапана перед установкой.
6. Продукт не подвергнется к большой внешней силе после установки.
7. Положение ручки показывает что клапан открыт или закрыт. Раскрыта когда она параллельна к оси трубопровода, и закрыта ручка когда она перпендикулярна к оси трубопровода.
8. Эксплуатационные режимы будут последовательны с требованиями спецификаций представления.
