Подробная информация о продукте:
Оплата и доставка Условия:
|

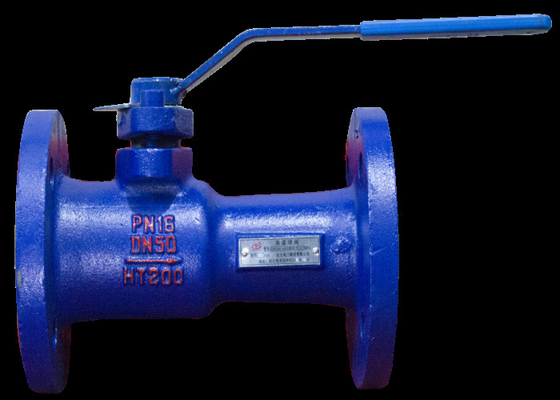

| Название продукта: | Плавая шариковый клапан | Средства массовой информации: | Вода |
|---|---|---|---|
| Материал тела: | Утюг серого цвета | Соединение: | фланец |
| Давление деятельности: | 1.0-1.6Mpa (10-25bar) | Размер: | DN15~DN250 |
| Цвет: | голубой, запрос клиента | Температура средств массовой информации: | Нормальная температура |
| Высокий свет: | Rustproof плавая шариковый клапан,Противокоррозионный плавая шариковый клапан,1 |
||
Этот клапан применяется к воде, пару или нефтепровод который безгремучертутн средство и трубопровод должен быть работая номинальным давлением mpa ≤1.6
1. Qj41mf-16 соединение фланца, и продукт исполняет со стандартами GB/t 15185 для шариковых клапанов утюга и меди.
2. Клапан интегрированный высокотемпературный шариковый клапан. Клапан составлен тела клапана, шарика, стержня клапана, ручки и других частей. Параллель ручки к оси трубопровода показывает что клапан в открытой вакансии, и перпендикуляр к оси трубопровода показывает что он в закрытой позиции. Он может быть раскрыт и закрыт путем поворачивать ручку 90°; Он имеет преимущества стабилизированного представления, надежного запечатывания, небольшой силы трением, выключателя, высокотемпературного сопротивления, носит сопротивление, сопротивление масла, коррозионную устойчивость, длинный срок службы и так далее.
| Тело | Утюг серого цвета |
| Шарик | Нержавеющая сталь |
| Стержень | Сталь |
| Кольцо | PTFE |
| Тип |
DN |
(mm) | ||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | ||
|
QJ41MF-16
|
20 | 150 | 105 | 75 | 56 | 16-2 | 4-Φ14 | 95 |
| 25 | 160 | 115 | 85 | 65 | 16-3 | 4-Φ14 | 95 | |
| 32 | 180 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 108 | |
| 40 | 200 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 111 | |
| 50 | 230 | 165 | 125 | 99 | 20-3 | 4-Φ19 | 119 | |
| 65 | 290 | 185 | 145 | 112 | 20-3 | 4-Φ19 | 129 | |
| 80 | 310 | 200 | 160 | 132 | 22-3 | 4-Φ19 | 138 | |
| 100 | 350 | 220 | 180 | 156 | 24-3 | 8-Φ19 | 153 | |
| 125 | 400 | 250 | 210 | 184 | 26-3 | 8-Φ19 | 178 | |
| 150 | 480 | 285 | 240 | 211 | 26-3 | 8-Φ23 | 196 | |
| 200 | 600 | 340 | 295 | 266 | 30-3 | 12-Φ23 | 285 | |
