Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Проходной подъемный клапан | Соединение: | Концы фланца |
|---|---|---|---|
| Цвет: | Запрос клиента, серый цвет | Средство: | Газ воды масла |
| Материал тела: | Сталь углерода; WCB | Давление: | Среднее давление, высокое давление, нормальная температура |
| Температура средств массовой информации: | Средняя температура, нормальная температура, высокая температура | Материал диска: | Сталь углерода; WCB |
| Размер: | DN15 к DN300 | Структура: | Проверка |
| Высокий свет: | Тип задерживающий клапан подъема поршеня WCB,Тип задерживающий клапан подъема стального поршеня,Облегченный тип подъема поршеня задерживающего клапана |
||

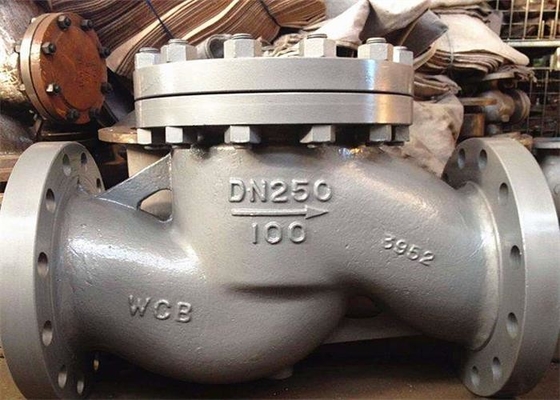

Проходные подъемные клапаны литой стали H41h и H41W широко использованы для номинального давления PN1 для трубопроводов под различными условиями труда как станция нефти, химической промышленности и тепловой мощности с работая температурой - 29 | ℃ 550 на 6 | 10.0MPa, применимые средства массовой информации вода, масло, пар, функция etc. своя основная предотвратить средний противорот, обратное вращение насоса и своего управляя мотора, и разрядку средства в контейнере.
Во время пользы клапана, средние подачи в направлении стрелки в диаграмме.
1. Когда средние подачи в определенное направление, диск клапана повлияны на средней силой. Когда средство раскрыто для противоточного, диск клапана и поверхность для заклеивания места клапана закрытые должные к весу собственной личности диска клапана и обратной силе средства, предотвратить противоточное средства.
2. Поверхность для заклеивания тела и диска клапана будет overlaid с нержавеющей сталью.
| Тип | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | Measuremen t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| B-F | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Фd Zx | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 4X ф18 | 8Xф18 | 8Xф18 | 8Xф18 | 8Xф22 | 12Xф23 | 12Xф25 | 12Xф25 | ||
| вес (kg) | 3,3 | 4,13 | 5,33 | 8,7 | 11,66 | 14,33 | 23 | 27 | 35,2 | 54 | 73,2 | 126 | 175 | 262 | ||
| Тип | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | Measuremen t (mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| B-F | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| Фd Zx | 4X ф14 | 4Xф14 | 4X ф14 | 4Xф18 | 4X ф18 | 4X ф18 | 8X ф18 | 8Xф18 | 8Xф22 | 8Xф26 | 8Xф26 | 12Xф26 | 12Xф30 | 16Xф30 | ||
| вес (kg) | 3,3 | 4,13 | 5,33 | 8,7 | 13,00 | 14,33 | 23 | 27 | 45,0 | 54 | 73,2 | 148 | 191 | 450 | ||
