Подробная информация о продукте:
Оплата и доставка Условия:
|

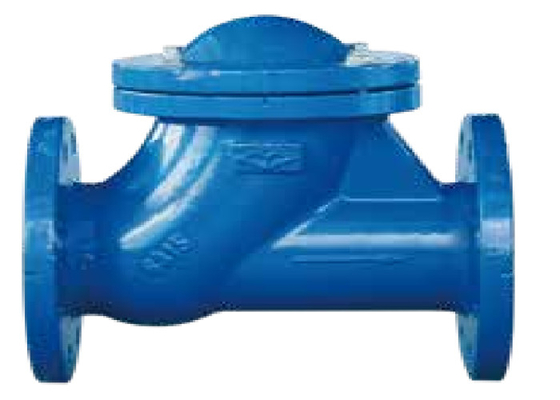

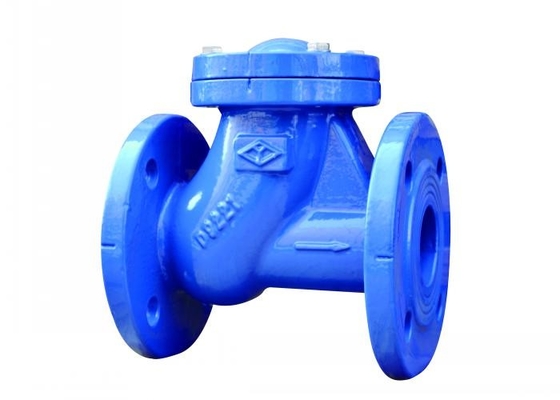

| Название продукта: | Проходной подъемный клапан | Давление: | 1.6mpa |
|---|---|---|---|
| Материал тела: | Литое железо | Средства массовой информации: | Вода |
| Температура средств массовой информации: | Нормальная температура | Соединение: | Концы фланца |
| Размер: | DN40 к DN200 | Цвет: | Запрос /blue клиента |
| шарик: | WCB+NBR | Стандарт: | Стандарт GB |
| Высокий свет: | Тип задерживающий клапан шарика конца фланца,Тип задерживающий клапан шарика 16 Mpa,Анти- контрольный клапан шарового вентиля оксидации |
||
Резиновый шарик принимает неубедительный стальной шарик и прикреплен с резиной с хорошей упругостью, которая может обеспечить запечатывание и уменьшить повреждение к системе трубопровода во время заключения клапана. Когда клапан раскрыт, коническое тело с отверстиями может исправить стальной шарик, исключить давление на контактирующей поверхности между резиновым шариком и коническим телом, сделать контакт контактирующей поверхности, и уменьшает гидравлическую потерю причиненную трясти резинового шарика в клапане. В большой системе трубопровода, польза канала 3 или четырехканальный сферически задерживающий клапан могут заменить большую структуру плиты клапана, уменьшить вес плиты клапана, сделать внутренний канал имейте независимую пористую структуру, и шарик помещен в каждом отверстии. Жидкость пойдет свой собственный путь в процессе входа и выхода из тела клапана без взаимодействия, уменьшит удар и вибрацию в процессе закрывать клапан, уменьшит шум, и совершенно исключит недостаток шарика идущий. Задерживающий клапан multi канала сферически не имеет никакие отчетливо произношенные части (вал и рукав вала) и отсутствие относительного механическое движение трением. Сравненный с задерживающим клапаном качания, он не имеет никакие уязвимые части, длинный срок службы и никакое поддержание в исправном состоянии
Этот клапан использован для одиночного открытия и заключительный для предотвращения противорота средств массовой информации трубопровода.
| Давление Norminal | 1,6 (mpa) |
| Тест раковины | mpa 2,4 (вода) |
| Тест уплотнения | mpa 1,76 (wtaer) |
| температура | ≤80℃ |
| средство | вода |
| mm | L | D | D1 | D2 | b-f | Z-фd | H |
| 40 | 203 | 150 | 110 | 84 | 19-3 | 4-ф19 | 129 |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-ф19 | 129 |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-ф19 | 146 |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-ф19 | 152 |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-ф19 | 189 |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-ф19 | 190 |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-ф23 | 226 |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-ф23 | 275 |
