Подробная информация о продукте:
Оплата и доставка Условия:
|

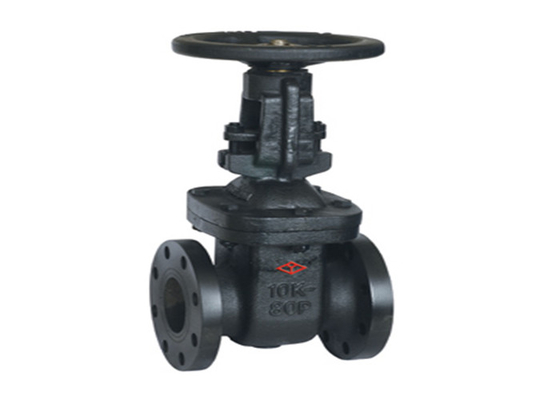

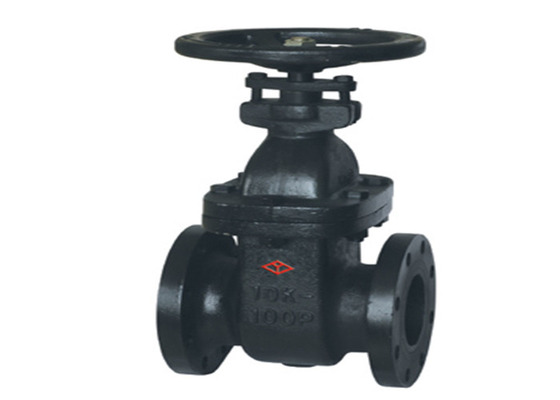

| Название продукта: | Служить фланцем запорная заслонка | Проектно-конструкторский стандарт: | КС Б 2350 |
|---|---|---|---|
| Температура средств массовой информации: | Средняя температура, нормальная температура | материал капота: | Литое железо |
| Материал диска: | бросьте iron+brass | материал стержня: | Нержавеющая сталь |
| Лицом к лицу: | ДЖИС Б2031/КС Б 2306 | Цвет: | Запрос клиента |
| Средства массовой информации: | Вода | ||
| Высокий свет: | Запорная заслонка KS b 2350 служить фланцем,Черная служить фланцем запорная заслонка,Запорная заслонка черноты DN300 |
||
Открытие и заключительная часть запорной заслонки ворота. Направление движения ворот перпендикулярно к жидкому направлению. Запорную заслонку можно только полно раскрыть и полно закрыть, не отрегулировать и дросселировать. Штоссель имеет 2 поверхности для заклеивания. 2 поверхности для заклеивания наиболее обыкновенно используемых угловых вентилей формы клапана RAM режима клиновидных и клиновидных.
| Размер | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 180 | 180 | 190 | 200 | 230 | 250 | 270 | 290 | 330 | 350 | 460 | 490 | 526 | 554 | 620 |
| D | J 40 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | 490 | 560 | 620 | 675 | 795 |
| b | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 30 | 32 | 34 | 36 | 38 | 40 | 44 |
| Фd Zx | 4X ф19 | 4X ф19 | 4X ф19 | 8X ф19 | 8X ф19 | 8X ф23 | 8x ф23 | 12X ф23 | 12X ф25 | 16X ф25 | 16X ф25 | 16X ф27 | 20X ф27 | 20x ф27 | 24X ф33 |
| H | 317 | 343 | 390 | 452 | 537 | 621 | 718 | 920 | 1113 | 1308 | 1195 | 1367 | 1498 | 1710 | 2129 |
| D0 | 190 | 190 | 190 | 210 | 240 | 260 | 270 | 300 | 350 | 390 | 400 | 500 | 50 () | 500 | 500 |
1. Перед установкой, проверите полость клапана, поверхность для заклеивания и другие части, и никакие грязь или песок не позволены придерживаться;
2. Болты на всех соединяющих деталях будут затягиваны равномерно;
3. Проверите что необходимы, что обжаты пакуя части для обеспечения и закрепленности упаковки и гибкого отверстия штосселя;
4. Перед установкой клапана, потребитель должен проверить модель клапана, размер соединения и обратить внимание среднее направление подачи для обеспечения последовательности с требованиями к клапана;
5. При установке клапана, потребитель должен зарезервировать необходимый космос для управлять клапана;
6. Проводку задающего усилителя необходимо унести согласно принципиальной схеме;
7. Запорную заслонку необходимо поддерживать регулярно и не будет вступлена в противоречия и не будет сжимана по желанию, для того НОП не повлиять на запечатывание.
