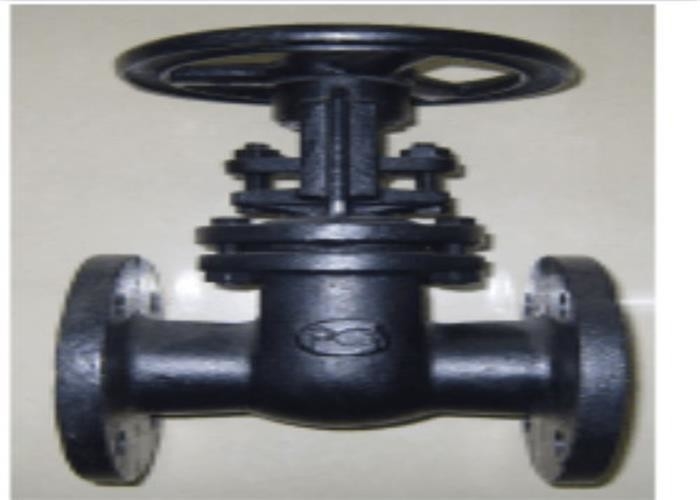

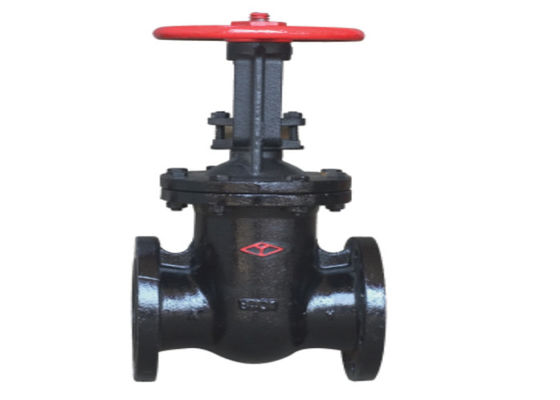

Маховичок PN10/16 ГОСТ (ГОСУДАРСТВЕННЫЙ СТАНДАРТ) /HT200 литого железа серого цвета служил фланцем запорная заслонка

Введение

Открытие и заключительная часть запорной заслонки литой стали ворота, и направление движения ворот перпендикулярно к жидкому направлению. Запорную заслонку можно только полно раскрыть и закрыть, не отрегулировать и дросселировать. Штоссель имеет 2 поверхности для заклеивания. Наиболее обыкновенно используемый режим что 2 поверхности для заклеивания формы клапана штосселя клин. Угла клина меняет с параметрами клапана, обычно 50. Когда средняя температура не высока, 2 ° 52'. Ворота запорной заслонки клина можно сделать в целый, которое вызвано твердой запорной заслонкой; Его можно также сделать в штоссель который может произвести небольшую деформацию для того чтобы улучшить свое manufacturability и компенсировать отступление угла поверхности для заклеивания в обрабатывая процессе. Этот вид штосселя вызван эластичным штосселем.

Классификация

Запорная заслонка литой стали: разделенный в запорную заслонку углерода стальную, запорную заслонку нержавеющей стали, низкую запорную заслонку легированной стали (высокотемпературная устойчивая сталь молибдена хромия принадлежит этой категории), запорную заслонку низкой температуры стальную, etc.

Также различные специфические стальные ранги под различными запорными заслонками литой стали, которые обыкновенно использованы следующим образом:

1. Бросая ранги запорных заслонок стали углерода включают: WCA, WCB, WCC, LCB, etc; Применимая температура - ℃ 46 | ℃ 425.

2. Бросая ранги запорных заслонок нержавеющей стали: нержавеющая сталь 301, нержавеющая сталь CF8 (соответствие к ковать нержавеющую сталь 304), нержавеющая сталь CF8M (соответствие к ковать нержавеющую сталь 316), etc; Применимая температура - ℃ 198 | ℃ 816.

3. Низкая легированная сталь разделена в сталь жаростойкого сплава и высокопрочную сталь низко-сплава, среди которой сталь жаростойкого сплава часто вызвана сталью молибдена хромия.

Бросая ранги запорных заслонок стали молибдена хромия: zg1cr5mo, zg15cr1mov, температура ZG20CrMoV, wc6, wc9, c12a, etc. применимая: ℃ 550 | ℃ 750.

Применимая температура каждого специфического бренда материала другая, который будет выбран согласно фактическим условиям труда.

Установка и польза

1. Перед установкой, проверите полость клапана, поверхность для заклеивания и другие части, и никакие грязь или песок не позволены придерживаться;

2. Болты на всех соединяющих деталях будут затягиваны равномерно;

3. Проверите что необходимы, что обжаты пакуя части для обеспечения и закрепленности упаковки и гибкого отверстия штосселя;

4. Перед установкой клапана, потребитель должен проверить модель клапана, размер соединения и обратить внимание среднее направление подачи для обеспечения последовательности с требованиями к клапана;

5. При установке клапана, потребитель должен зарезервировать необходимый космос для управлять клапана;

6. Проводку задающего усилителя необходимо унести согласно принципиальной схеме;

7. Запорную заслонку необходимо поддерживать регулярно и не будет вступлена в противоречия и не будет сжимана по желанию, для того НОП не повлиять на запечатывание.

Размеры
