Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Служить фланцем запорная заслонка | Цвет: | Запрос клиента |
|---|---|---|---|
| Стандарт: | BS | Материал: | Дуктильный утюг |
| Гаван размер: | DN40~600 | Соединение: | Концы фланца |
| Средства массовой информации: | Вода, пар | Давление: | Низкое давление |
| материал колеса: | Дуктильный утюг | Место: | Бронзовый |
| Высокий свет: | Запорная заслонка литого железа OS&Y,Rustproof запорная заслонка литого железа,BS 5163 |
||

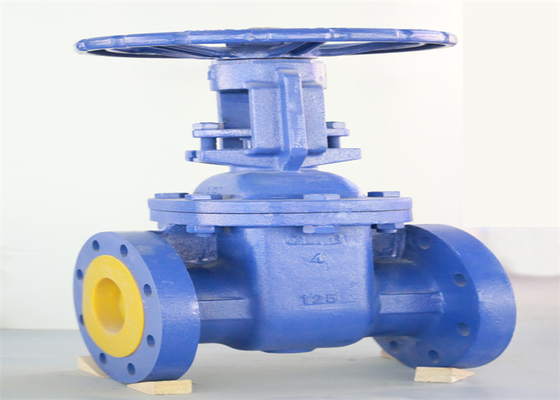

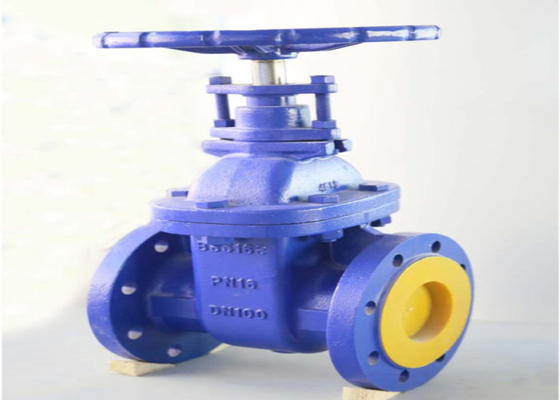

Открытие и заключительная часть запорной заслонки ворота. Направление движения ворот перпендикулярно к жидкому направлению. Запорную заслонку можно только полно раскрыть и полно закрыть, не отрегулировать и дросселировать. Штоссель имеет 2 поверхности для заклеивания. 2 поверхности для заклеивания наиболее обыкновенно используемых угловых вентилей формы клапана RAM режима клиновидных и клиновидных
| DN (mm) | DN (nch) | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Проверите квалифицированы ли части перед собранием, и части которые влияют на представление обслуживания нельзя собрать;
2. Внутреннюю полость тела клапана необходимо очистить, и поток запорной тяги необходимо покрыть с тавотом
3 проходного соединительного болта фланца будут затягиваны симметрично и постепенно, и затягивая локоть гайки набивочной коробки будет соотвествующий;
4. Внутренняя полость клапана, контактирующей поверхности со средством и общей поверхности клапана будет покрашена согласно требованиям к клиента
5. Продукт будет раскрыт и будет закрыт гибко после собрания без сжимать;
6 тест давления всей машины соотвествуют bs5146
7. Проектно-конструкторский стандарт исполнит с BS5163, и соединение фланца исполнит с bs4504
8. Длина структуры будет снабжена согласно | so5752 базисный ряд 3
