Подробная информация о продукте:
Оплата и доставка Условия:
|
| Корпус клапана: | чугун+НРБ | DN: | 4, 5, 6 дюймов |
|---|---|---|---|
| PN: | 1,0/1,6 МПа | Тип: | Двустворчатый клапан |
| break: | Маховик | Совместная форма: | Фланец |
| Подгонянный: | OEM | Применение: | Вода |
| Применимая температура: | ≤80℃ | Стандарт производства: | ГБ12238 |
| Высокий свет: | выровнянная служить фланцем клапан-бабочка,125mm служить фланцем клапан-бабочка,резиновая служить фланцем клапан-бабочка |
||

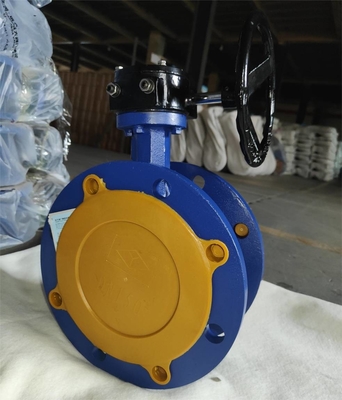

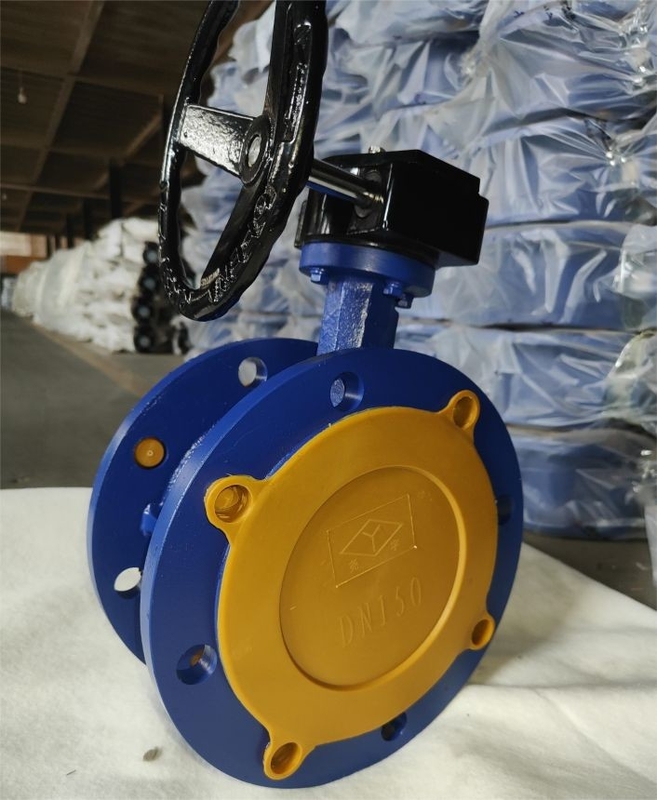

Подгонянный клапан-бабочка литого железа Дн 100мм 125мм 150мм выровнянный резиной служил фланцем
Запорная часть представляет собой пластину-бабочку в форме диска, а клапан, который вращается вокруг неподвижного вала в корпусе клапана для открытия, закрытия и регулирования жидкости, называется дроссельной заслонкой.
Дроссельная пластина дискового затвора с резиновой футеровкой устанавливается в направлении диаметра трубопровода.В цилиндрическом канале корпуса дискового затвора дискообразная дроссельная заслонка вращается вокруг оси штока клапана, а угол поворота составляет от 0 до 90 градусов.Когда он поворачивается на 90 градусов, клапан полностью открыт.
Поворотный затвор с резиновой футеровкой обычно должен устанавливаться на трубопроводе горизонтально.
|
Модель |
DN |
Габаритные размеры |
||||
|
мм |
Д |
Д1(ПН10) |
Z-φd |
л |
бойфренд |
|
|
Д341С-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Использование резинового уплотнения седла делает его пригодным для более низких температур и давлений, как правило, не более 80 ℃ и не более PN10, но также обеспечивает очень отличные характеристики уплотнения.Поэтому дисковый затвор с резиновым покрытием больше всего подходит для жидкости с нормальной температурой.
|
Модель |
PN(МПа) |
Испытательное давление (МПа) |
Применимая температура |
Применимые носители |
|
|
Сила (вода) |
Герметизация (вода) |
||||
|
Д341С-10 |
1,0 |
1,5 |
1.1 |
≤80℃ |
Вода |
|
Д341С-16К |
1,6 |
2,4 |
1,76 |
≤80℃ |
Вода |
1. Новый дизайн, разумная, уникальная структура, легкий вес, быстрое открытие и закрытие.
2. Небольшой крутящий момент, простота в эксплуатации, экономия труда.
3. Может быть установлен в любом положении, прост в обслуживании.
4. Уплотнения могут быть заменены, эффективность уплотнения надежна для достижения нулевой утечки двустороннего уплотнения.
5. Уплотнительные материалы, стойкость к старению, коррозионная стойкость, длительный срок службы и другие характеристики.
6. Конструкция и производство дроссельной заслонки с резиновым покрытием соответствует стандарту GB12238.
