Подробная информация о продукте:
Оплата и доставка Условия:
|

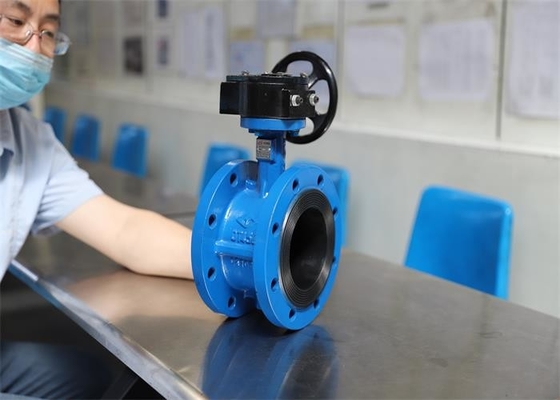

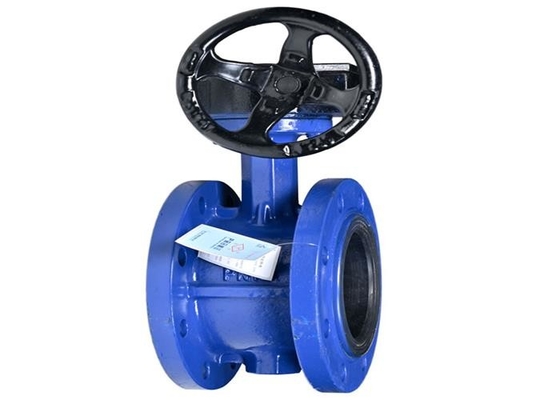

| Наименование товара: | Фланцевый клапан-бабочка | Цвет: | Bule |
|---|---|---|---|
| Место реальное: | NBR/ЭПДМ/ПТФЭ | Материал диска: | Утюг |
| Материал корпуса: | ковкий чугун / серый чугун | Середина: | масло воды |
| Температура: | ≤ 80 ℃ | рабочее давление: | 1,6 МПа |
| Высокий свет: | фланцевый дроссельный клапан nbr,фланцевый дроссельный клапан размером 125 мм,тип фланца дроссельного клапана nbr |
||
Продукт
Клапан широко используется в водоснабжении и водоотведении, системах пожаротушения зданий и других трубопроводах, особенно трубопроводах пожаротушения.Клапан может использоваться в трубопроводе или оборудовании с неагрессивной средой для закрытия, соединения и регулирования потока.
. Дизайн и производство: универсальный клапан GB / T 12238, фланец и зажимное соединение, эластичный дроссельный клапан с уплотнением.
· Длина конструкции: длина конструкции металлического клапана GB/T 12221 или стандарт производителя
· Соединительный конец: цельный чугунный фланец JB/T 17241.6
· Проверка и испытание: испытание промышленного клапана GB/T 13927 под давлением
| DN | л | Д | Д1 | бойфренд | z-Фд | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24,5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Основная часть | Материал детали |
| Тело | Серый чугун+NRB, ковкий чугун+NRB/EPDM |
| Диск | КТ450-10 |
| Корень | 45/2Cr13 |
| уплотнительное кольцо | NBR/ЭПДМ |
1. Структура и размер соответствуют GB/T12221, небольшой размер, малый вес, простота в эксплуатации.
2,90 градусов быстро открываются;Пластина обладает высокой прочностью, большой площадью проходного сечения, малым сопротивлением потоку и энергосбережением.
3. Среда может течь с обеих сторон фланцевого дискового клапана в любом направлении, может достигать цели соединения или отключения.
4. Небольшой рабочий крутящий момент, экономия труда и легкий вес.
5. Количество экспериментов по открытию и закрытию до десяти тысяч раз, а срок службы большой.
6. Полное уплотнение, нулевая утечка газа.
1. Головка турбины не должна использоваться для подъема, а вспомогательные рычаги не должны добавляться во время работы.
2. Клапан не должен подвергаться воздействию больших внешних сил после установки.
3. Если местная минимальная температура ниже 4°C, используйте изоляцию.В качестве концевого клапана следует использовать с обогревом трубы или рубашки, чтобы температура стенки трубы не опускалась ниже 0 ℃.
4. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резкого изменения температуры среды.
5. Условия эксплуатации должны соответствовать требованиям технических условий.
