Подробная информация о продукте:
Оплата и доставка Условия:
|

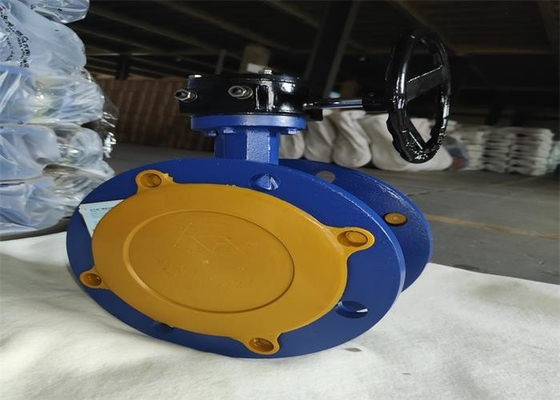

| Наименование товара: | Фланцевый клапан-бабочка | Цвет продукта: | Синий, Заказчик |
|---|---|---|---|
| Материал продукта: | Утюг серого цвета; дуктильный утюг | Середина: | Чистая вода |
| Сила: | Турбина | Материал сиденья: | NBR/EPDM |
| Материал диска: | Ковкий чугун | Давление: | 1,0/1,6 МПа |
| Высокий свет: | 10-мм фланцевый дроссельный клапан,фланцевый дроссельный клапан для подачи воды,фланцевый дроссельный клапан 10 мм |
||
Этот клапан широко используется в системах водоснабжения и водоотведения, строительных пожарных и других системах на всех видах трубопроводов, особенно в противопожарных трубопроводах.Этот клапан может использоваться в трубопроводе или оборудовании с неагрессивными средами, в качестве перехвата, соединения и регулирования потока.
| DN | л | Д | Д1 | бойфренд | z-Фд | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24,5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||

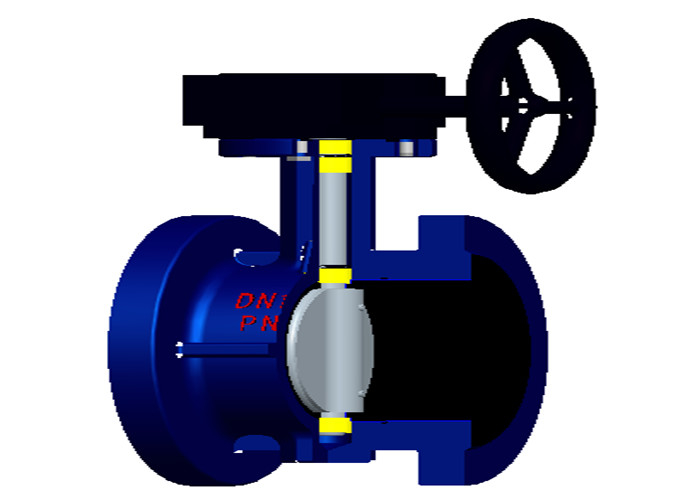

| Наименование | Материал |
| Тело | Серый чугун +NRB, ковкий чугун+NRB/EPDM |
| Диск | КТ450-10 |
| Корень | 45/2Cr13 |
| уплотнительное кольцо | NBR/ЭПДМ |
1. Размер конструкции соответствует GB/T12221, небольшой размер, малый вес, простота в эксплуатации.
2,90 ° быстро открывается;Пластина обладает высокой прочностью, большой площадью проходного сечения, малым сопротивлением потоку и энергосбережением.
3. Среда может течь с обеих сторон фланцевого тарельчатого клапана в любом направлении, что может достигать цели соединения или отключения.
4. Рабочий крутящий момент небольшой, трудоемкий и легкий.
5. Количество экспериментов по открытию и закрытию более десяти тысяч раз с длительным сроком службы.
6. Достигается полная герметизация, утечка газа нулевая.
1. Головка турбины не должна использоваться для подъема, а вспомогательный рычаг не должен добавляться во время работы.
2. Клапан не должен подвергаться большой внешней силе после установки.
3. Когда местная минимальная температура ниже 4 ° C, необходимо выполнить защиту изоляции;В качестве концевого клапана он должен обогреваться трубой или рубашкой, чтобы температура стенки трубы не опускалась ниже 0 ℃.
4. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резких изменений температуры среды.
5. Условия эксплуатации должны соответствовать требованиям технических характеристик.
