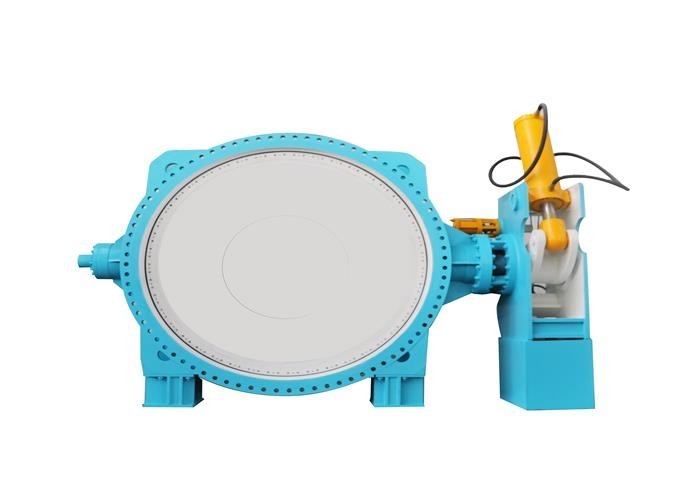

Давление материала 1.0Мпа двойного диска эксцентричное ковкое утюг служило фланцем клапан-бабочка

Применение:

Клапан широко используется в нефтехимии, легкой промышленности, металлургии, судоходстве, энергетике, фармацевтике и т. Д. В нем используются текучие агенты, включая все агрессивные и неагрессивные газожидкостные и семеобразные жидкости.Он может регулировать и отрезать жидкость.Дроссельная заслонка с двойным эксцентриком, основанная на улучшенном литье с одним эксцентриком, является наиболее широко используемой поворотной заслонкой с двойным эксцентриситетом.Структура оси штока клапана отклоняется от центра диска и центра корпуса.Эффект двойного эксцентриситета позволяет быстро отсоединить диск от седла после открытия клапана, что значительно устраняет ненужное чрезмерное выдавливание и царапанье между диском и седлом, снижает сопротивление открыванию, снижает износ и увеличивает срок службы седла.

Подключить размер

DN	Д	Д1	Д2	б	л	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000 г.	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

технические параметры

Материал основной части

Характеристики клапана

1. Клапан имеет конструкцию с двойным эксцентриситетом, которая имеет функцию уплотнения, заключающуюся в том, что чем ближе клапан закрыт, тем эффективнее уплотнение.

2. Уплотнительное кольцо пластины-бабочки изготовлено из резинового уплотнительного кольца Т-типа NBR и прочно установлено на пластине-бабочке с помощью прижимной пластины.После периода использования резиновое уплотнительное кольцо изнашивается, и давление резинового уплотнительного кольца можно регулировать, затягивая и ослабляя винты, чтобы дроссельная заслонка продолжала герметизироваться без утечек и продлевала срок службы.После установки клапана его можно легко отрегулировать или заменить на трубопроводе (без снятия клапана с трубопровода).

3. Дроссельная пластина обладает высокой прочностью, большой площадью проходного сечения и малым сопротивлением потоку.

4, вал клапана уплотнен резиновой прокладкой O-типа, чем выше среднее давление, тем лучше уплотнение.После износа набивки компенсацию можно получить, продолжая нажимать на сальник.

Структура и принцип действия

1. Клапан представляет собой фланцевое соединение червячной передачи, двустворчатый клапан с двойным эксцентриком с мягким уплотнением, то есть центр вращения штока оси диаметра корпуса клапана и уплотняющая поверхность седла клапана образуют эксцентриситет.Клапан состоит из корпуса клапана, диска, штока, уплотнительной пластины, прижимного кольца, улиткового подвижного устройства и других частей.

2. Кохлеарная работа: вращение кохлеарного маховика заставляет шток клапана поворачиваться на 90°, а дроссельная заслонка вращается на 90°, чтобы реализовать открытие или закрытие.Поскольку продукт имеет конструкцию с двойным эксцентриситетом, он может создавать эффект кулачка в процессе открытия и закрытия, уменьшать крутящий момент переключения клапана, уменьшать износ между седлом клапана и дроссельной заслонкой, продлевать срок службы клапана.

Плановое техническое обслуживание

9.1 В помещении: Упаковочное помещение должно смазываться маслом и открываться и закрываться каждые 1-2 месяца, если продукт установлен в помещении.

9.2 На открытом воздухе: Если продукт установлен на открытом воздухе, необходимо принять дополнительные защитные меры, чтобы избежать коррозии подвижной головки улитки.Упаковочное помещение должно смазываться маслом и открываться и закрываться один раз в 1-2 месяца;Заполняйте комнату снова после каждого дождя и снега, открывайте и закрывайте один раз.

9.3 В скважине: Упаковочное помещение должно заполняться маслом и открываться и закрываться один раз в 1-2 месяца при установке продукта в скважине;После каждого дождя и снега дождевую воду, хранящуюся в колодце, следует откачивать, чтобы предотвратить ржавчину продуктов и движущейся головки улитки после длительного замачивания в дождевой воде.Упаковочное помещение должно быть заполнено маслом и открыто и закрыто один раз.

9.4 В соответствии с различными фактическими условиями работы могут быть выбраны различные кохлеарные приводы.Наружные и подземные кохлеарные приводы могут быть закрытыми, что должно быть указано в заказе.
