Подробная информация о продукте:
Оплата и доставка Условия:
|

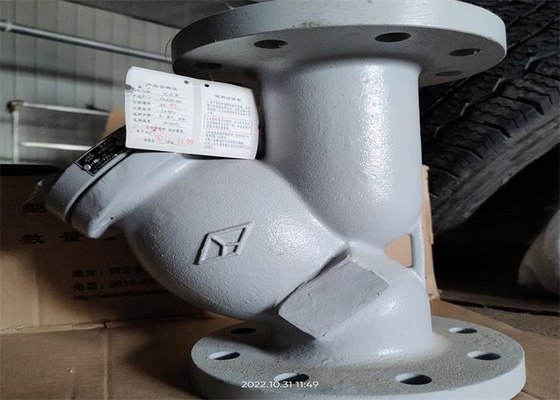

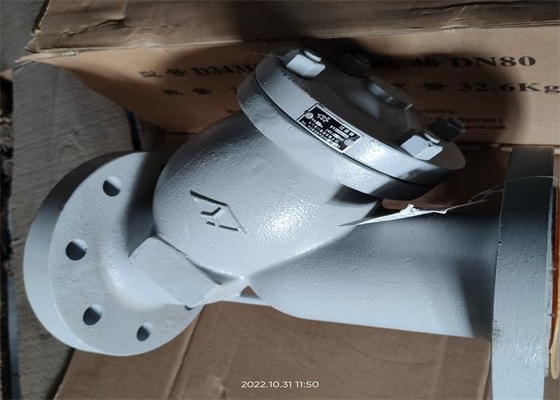

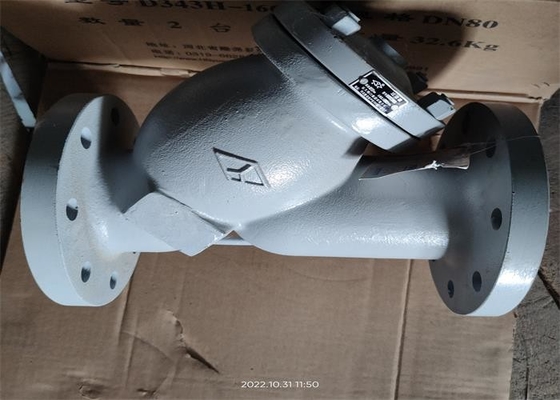

| Наименование товара: | Y Сетчатый клапан | Материал корпуса: | Углеродистая сталь |
|---|---|---|---|
| Цвет: | Запрос клиента, серый цвет | Связь: | Фланцевые концы, RF |
| Размер: | Ду15~Ду500 | Давление: | 2.5Mpa |
| Тип: | Y-образный сетчатый фильтр. клапан фильтра | фильтрующий материал: | 304, сс304 |
| Середина: | вода масло пар | Температура: | -29℃~425℃ |
| Высокий свет: | 2,5 МПа y сетчатый клапан,gb стандартный y сетчатый клапан |
||
Фильтры из литой стали широко используются в металлургии, химической промышленности, нефтяной, бумажной, медицинской, пищевой, горнодобывающей, электроэнергетической, городской, бытовой и других газовых отраслях.Чугунный фильтр является незаменимым устройством на трубопроводе транспортируемой среды, обычно устанавливаемым на входе предохранительного клапана, предохранительного клапана, позиционирующего клапана или другого оборудования для устранения примесей в среде, чтобы защитить нормальное использование клапанов и оборудования, снизить затраты на техническое обслуживание оборудования.
Когда жидкость попадает в фильтр с фильтрующим элементом, примеси блокируются фильтрующим элементом, а чистый фильтрующий газ выводится из выходного отверстия фильтра.Когда необходимо очистить, пока фильтрующий цилиндр разбирается, фильтрующий элемент вынимается, а затем его можно снова загрузить после очистки.Поэтому использование и обслуживание чугунного фильтра чрезвычайно удобно.
| Тип | DN | л | Д | Д1 | Д2 | бойфренд | Z-Φd |
| ГЛ41Х-25 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 16-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 20-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 22-3 | 8-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Ф18 | |
| 100 | 310 | 230 | 190 | 160 | 24-3 | 8-Ф23 | |
| 125 | 350 | 270 | 220 | 184 | 26-2 | 8-Ф26 | |
| 150 | 380 | 300 | 250 | 211 | 28-2 | 8-Ф26 | |
| 200 | 500 | 360 | 310 | 274 | 30-2 | 12-Ф26 | |
| 250 | 550 | 425 | 370 | 330 | 32-2 | 12-Ф30 | |
| 300 | 670 | 485 | 430 | 389 | 34-2 | 16-Ф30 | |
| 350 | 700 | 555 | 490 | 448 | 38-2 | 16-Ф33 | |
| 400 | 800 | 626 | 550 | 503 | 40-2 | 16-Ф36 | |
| 450 | 825 | 670 | 600 | 548 | 46-2 | 20-Ф36 | |
| 500 | 850 | 730 | 660 | 609 | 48-2 | 20-Ф36 |
| Тело | ВКБ |
| Сетка воздушного фильтра | 304 |
| прокладка | 08F+Гибкий графит |
| капот | ВКБ |
| орех | 35 |
| лицом к лицу | ГБ/т 12221 |
| Размеры фланцевого соединения | ДжБ/Т 79.1 |
| Осмотр клапанов | ГБ/т 26480 |
| адский тест (вода) | 2,4 МПа |
| Подходящая температура | -29 ℃ ≤t ≤ 425 ℃ |
| Подходящее давление | давление < 1,6 МПа. |
| Подходящая среда | пар вода масло |
| Может сломаться | Причина отказа | Метод устранения |
| Подтекание среднего рта |
1. Повреждение или выход из строя средней ротовой подушечки.
2. Повреждена уплотнительная поверхность средней горловины. |
1. Замените среднюю губку.
2. Отремонтируйте уплотнительную поверхность. |
1. Этот продукт должен храниться в сухом складе, и строго запрещается хранить его на открытом воздухе.
2. Продукт часто устанавливается на входе редукционного клапана, предохранительного клапана, гидравлического регулирующего клапана или оборудования для водяного газа.
3. Должна быть установлена на расстоянии, в 6-10 раз превышающем диаметр защищаемой арматуры.
4. Трубопровод для установки этого клапана должен быть шунтирован.
5. Проверьте, не ослаблены ли болты.Если они ослаблены, затяните их.
При установке поток среды должен соответствовать направлению стрелки на корпусе клапана.
7. Условия эксплуатации должны соответствовать требованиям технических характеристик.
8. Расход выбранного продукта должен быть больше или равен расходу, необходимому для трубопровода.
