Подробная информация о продукте:
Оплата и доставка Условия:
|

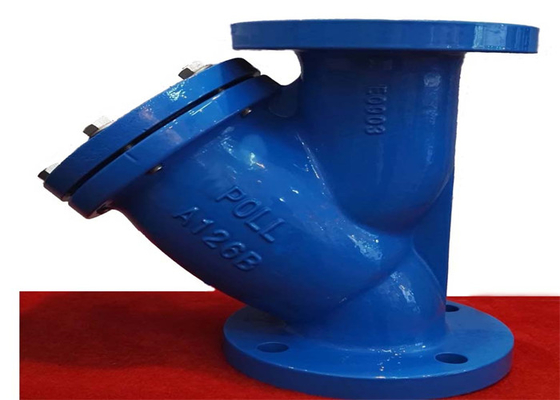

| наименование товара: | Y Сетчатый клапан | Давление: | Среднее давление |
|---|---|---|---|
| Стандарт: | Стандарт API | Материал корпуса: | Чугун |
| Связь: | Фланцевые концы, RF | Цвет: | голубой, запрос клиента |
| Тип: | Y-образный сетчатый фильтр, трубная арматура | Meidum: | водяной масляный пар |
| Высокий свет: | Клапан фильтра api y,клапан фильтра 125lb y,фильтрующий клапан типа 80 мм y |
||
Чугунные фильтры широко используются в металлургии, химической промышленности, нефтяной, бумажной, медицинской, пищевой, горнодобывающей, электроэнергетической, городской, бытовой и других газовых отраслях.Чугунный фильтр является незаменимым устройством на трубопроводе транспортируемой среды, обычно устанавливаемым на входе предохранительного клапана, предохранительного клапана, позиционирующего клапана или другого оборудования для устранения примесей в среде, чтобы защитить нормальное использование клапанов и оборудования, снизить затраты на техническое обслуживание оборудования.
Когда жидкость попадает в фильтр с фильтрующим элементом, примеси блокируются фильтрующим элементом, а чистый фильтрующий газ выводится из выходного отверстия фильтра.Когда необходимо очистить, пока фильтрующий цилиндр разбирается, фильтрующий элемент вынимается, а затем его можно снова загрузить после очистки.Поэтому использование и обслуживание чугунного фильтра чрезвычайно удобно.
| размер | л | Д | Д1 | б | Z-φd | ЧАС |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2,5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Фланцевый конец | АНСИ Б16.1 |
| Номинальное давление | 125 фунтов на квадратный дюйм |
| Тест оболочки | 2,4 МПа |
| Подходящая температура | температура ≤ 200 ℃ |
| Подходящее давление | давление < 1,6 МПа. |
| Подходящая среда | вода масло пар |
| Тело | ASTM A216 класс B |
| Экран | СС304 |
| капот | ASTM A216 класс B |
| Затыкать | АСТМ 1035 |
1. Этот продукт хранится в сухом складе и строго запрещается хранить на открытом воздухе.
2. Длительное хранение, регулярное обслуживание.
3. Продукт обычно устанавливается в клапане сброса давления, клапане сброса давления, гидравлическом регулирующем клапане или использовании среднего оборудования на входном конце.
4. Обход трубопроводов для установки изделия.
5. Продукт должен быть установлен на расстоянии от защищенного клапана, которое должно быть в 6 ~ 10 раз больше диаметра защищенного клапана.
6. При установке поток среды должен соответствовать направлению стрелки на корпусе.
7. При установке крышка находится под осью диаметра.
8. Перед установкой необходимо очистить полость трубы и клапана.
9. Условия эксплуатации должны соответствовать требованиям основных технических характеристик.
10. Чистку или очистку следует проводить, когда разница давлений на входе и выходе превышает 0,2 МПа.
Этот продукт состоит из корпуса, крышки, фильтра и других частей, среды от импорта, через сетчатый фильтр, от выхода.
