Подробная информация о продукте:
Оплата и доставка Условия:
|

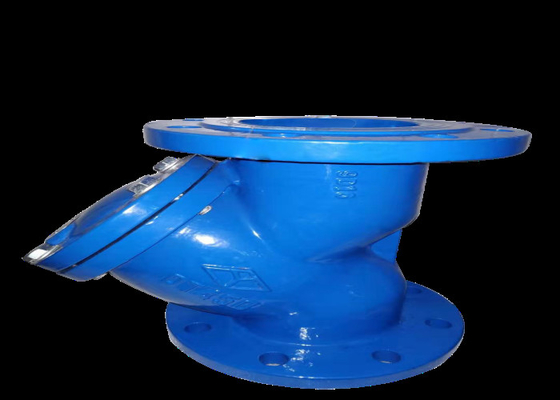

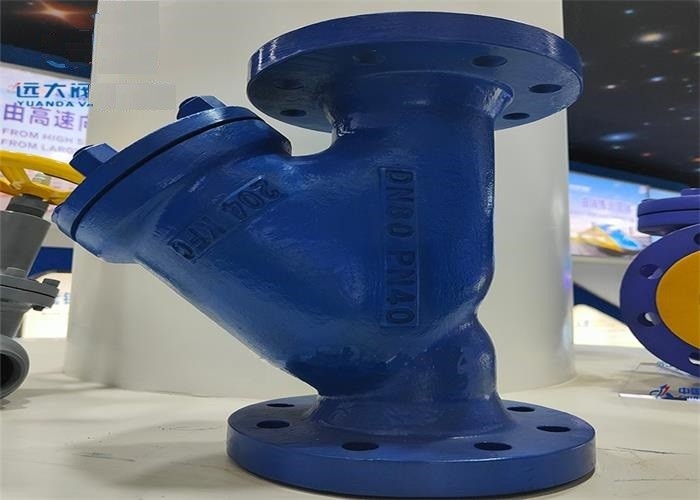

| наименование товара: | Y Сетчатый клапан | Имя: | Фланцевый фильтрующий клапан |
|---|---|---|---|
| Размер: | DN50~DN200 | Связь: | Концы фланца |
| Сетка: | 10~100 | Цвет: | голубой, запрос клиента |
| СМИ: | Вода, масло, газ | Давление: | Среднее давление |
| Высокий свет: | din стандартный y сетчатый клапан,DN50 размер y сетчатый клапан,DN50 размер y тип сетчатый клапан |
||
Этот продукт подходит для номинального давления ≤1,6 МПа, температуры воды 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C, насыщенного пара ≤ 0,2 МПа, маслопровода, может фильтровать грязь, осадки, ржавчину и другой мусор в средний.
Фильтр Y-образного типа является незаменимым фильтрующим устройством для трубопроводной системы транспортировки среды.Фильтр Y-типа обычно устанавливается на входе предохранительного клапана, предохранительного клапана, клапана уровня воды или другого оборудования для удаления примесей в среде для защиты нормального использования клапанов и оборудования.Фильтр типа Y имеет усовершенствованную структуру, низкое сопротивление, легко разряжается и т.д.Средой для фильтра Y-типа может быть вода, масло, газ.
| Наименование | Материал |
| Кузов, капот | ГГ25/ГГГ40.3 |
| фильтр | 304 |
| Болт гайка | 25/35 |
| размер | л | Д | Д1 | Д2 | БФ | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2,5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Фланцевый конец | БС ЕН1092-2 |
| Обнаружение и тестирование | БС ЕН 12266 |
| Номинальное давление | 1,6 МПа |
| адский тест (вода) | 2,4 МПа |
| Подходящая температура | температура ≤ 200 ℃ |
| Подходящее давление | давление < 1,6 МПа. |
| Подходящая среда | пар вода масло |
Клапан из среды на вход, через сетчатый фильтр для достижения цели фильтрации, из потока на выходе.
1. Простая форма, хорошая технология изготовления, широкий спектр применения, простота установки.
2. Разумная и компактная структура, полный внешний вид, в работе может фильтровать примеси в среде.
3. Среда может течь со стороны входа клапана, фильтроваться через сетку фильтра и вытекать из выхода для достижения цели фильтрации.
1. Этот продукт устанавливается на трубопровод для фильтрации различных веществ в трубопроводе и защиты нормальной работы клапанов или оборудования.
2. Для установки изделия на трубопроводы необходимо установить байпас.
3. Перед установкой необходимо очистить полость трубы и клапана.
4. Клапан не должен подвергаться воздействию больших внешних сил после установки.
5. Когда местная минимальная температура ниже 4 ℃, необходимо использовать изоляцию;В качестве концевого клапана следует использовать с обогревом трубы или рубашки, чтобы температура стенки трубы не опускалась ниже 0 ℃.
6. Категорически запрещается устанавливать и использовать трубопровод в условиях вибрации или резкого изменения температуры среды.
7. Продукт обычно устанавливается на входе редукционного клапана, гидравлического регулирующего клапана и другого оборудования.Положение установки должно быть в 6-10 раз больше диаметра защищаемого клапана, а направление потока среды должно соответствовать направлению стрелки корпуса клапана;В противном случае функция фильтра не достигается.
