Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Служить фланцем клапан-бабочка | Материал тела: | Нержавеющая сталь |
|---|---|---|---|
| Давление работы: | ≤1.6mpa | Соответствующее средство: | Въедливые средства массовой информации как вода, пар, масло и азотноводородная кислота |
| Соединитесь: | конец RF фланца | Материал диска: | нержавеющая сталь 304 |
| Материал уплотнения: | уплотнение металла ss304 | Цвет: | Сторона тела |
| Высокий свет: | Тройная нержавеющая сталь служила фланцем клапан-бабочка,Эксцентричная нержавеющая сталь служила фланцем клапан-бабочка,Нержавеющая сталь 304 служила фланцем клапан-бабочка |
||

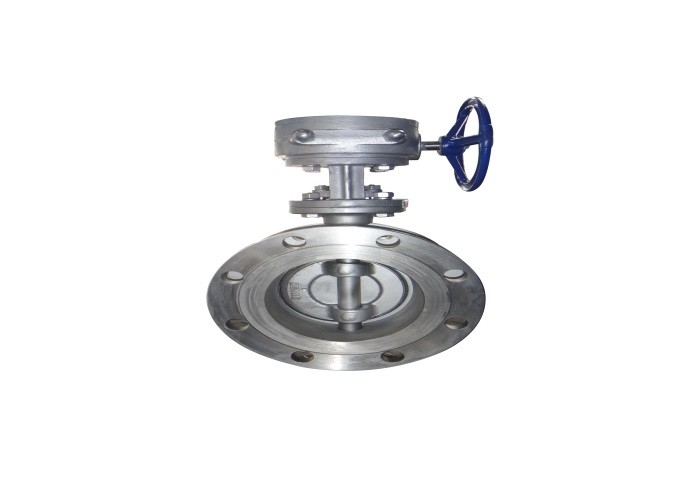

Клапан электрический привод или привод червя, соединение фланца, вставка стандарта JB/T 8527, эксцентричной клапан-бабочки 3 ось вращения плиты бабочки (ось стержня клапана) и поверхность для заклеивания плиты бабочки отступления, оси вращения места клапана и оси пути подачи тела клапана сформировала угол.
Клапан составлен тела клапана, плиты бабочки, стержня клапана, кольца уплотнения плиты бабочки, кольца давления плиты бабочки, поддержки, крышки конца и других частей
Электрическая или улитковая ДЕЯТЕЛЬНОСТЬ для того чтобы повернуть СТЕРЖЕНЬ 90° и управить диск 90° для открытия или близкий.
Потому что продукт эксцентричная структура 3, смогите произвести влияние CAM в открытии и заключительный процесс, уменьшить вращающий момент клапана переключая, уменьшить носку между местом и плитой бабочки, увеличивает срок службы клапана
| Конец фланца | GB/T 9113 |
| Лицом к лицу | GB/T 12221 |
| Номинальное давление | 1,0, MPa 1,6 |
| Соответствующая температура | -29~425℃ |
| Соответствующее средство | Въедливые жидкости как вода, масло, пар и азотноводородная кислота. |
| Тип |
Размер |
Таблица данных | |||||||
| L | D | D1 | D2 | H1 | H2 | b-f | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248,5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| Имя части | Материал |
| Тело, диск, хомут, набивочная коробка, крышка конца | CF8 |
| Вал клапана, цилиндрический штырь | F304 |
| Кольцо запечатывания плиты бабочки | 304+XB450 |
| Крепежные детали в теле | 35/45 |
| Другие проходные соединительные болты, гайки и шайбы | 201 |
1. Клапан принимает эксцентричную структуру 3, с более плотной герметизируя функцией, герметизируя представление надежен.
2. Кольцо запечатывания плиты бабочки принимает графит разнослоистого сочетания из плиты гибкие и плиту нержавеющей стали, среднюю коррозионную устойчивость, размывание, безуходный, длинный срок службы.
3. Поверхность для заклеивания тела клапана технологический прочесс тела, устойчивый к средним корозии и размыванию, безуходному, длинному сроку службы.
4. Высокопрочный плиты бабочки, большой зоны подачи, небольшого акустического омического сопротивления.
5, вал клапана загерметизированы с гибкой упаковкой графита, высокий среднее давление, лучший запечатывание. Носка упаковки может быть компенсирована путем продолжать обжать набивочную коробку.
1. Этот продукт следует сохранить в сухом складе и строго запрещен для того чтобы храниться на открытом воздухе.
2. Среднее направление подачи должно быть последовательно с направлением стрелки на теле клапана когда клапан установлен.
3. Тест давления должен быть унесен перед установкой, и его можно установить после проходить тест.
4. Полость трубы и клапана должна быть очищена перед установкой.
5. Продукт не будет большая внешняя сила после установки.
6. Эксплуатационные режимы выполняют технические требования в спецификациях представления.
7. Установите кронштейн клапана при необходимости.
8. Долгосрочное хранение, регулярное техническое обслуживание.
9. Вообще, оно не позволено раскрыть электрическую крышку коробки, мотор и другие загерметизированные части outdoors на дождливые дни. При открытии электрической крышки коробки, электропитание необходимо отрезать сперва.
