Подробная информация о продукте:
Оплата и доставка Условия:
|

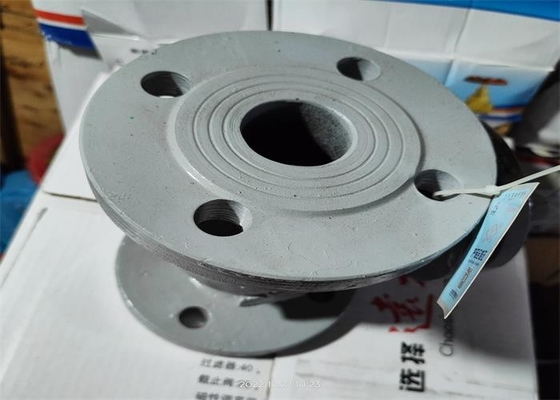

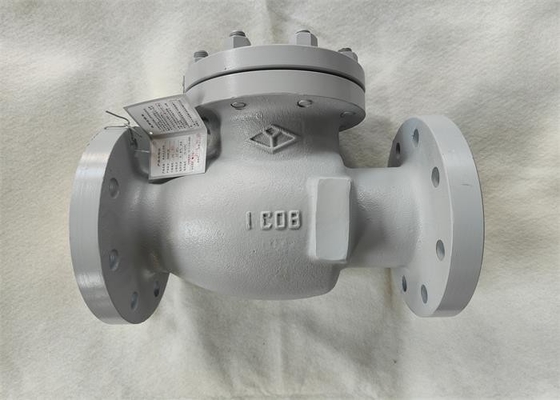

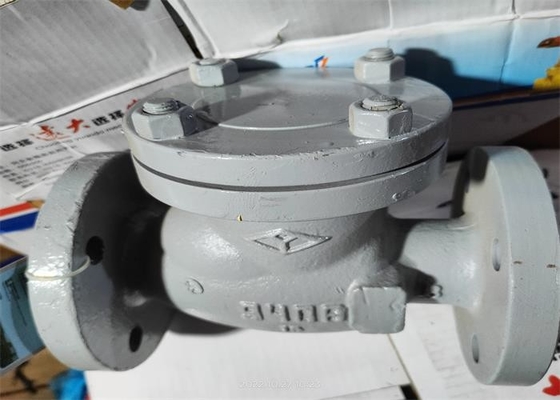

| Название продукта: | Задерживающий клапан качания | Соединение: | Концы фланца, RF |
|---|---|---|---|
| Имя: | Задерживающий клапан | Средства массовой информации: | Вода, масло, пар, газ |
| Стандартный или нештатный: | Стандарт | Работая температура: | -29°C~425°C |
| Материал: | сталь углерода; WCB | Давление: | Среднее давление, низкое давление |
| Высокий свет: | задерживающий клапан качания углерода стальной служить фланцем,Серый задерживающий клапан качания конца фланца,Серый служить фланцем задерживающий клапан качания |
||
Клапан составлен тела, крышки, диска, коромысла и вал коромысла и другие части, диск могут автоматически предотвратить жидкий противорот. Диск клапана раскрыт под действием давления жидкости, и потоками жидкости от стороны входа к стороне выхода. Когда входное давление ниже чем давление выхода, диск автоматически близко к предотвратит противорот средств массовой информации под действием разницы в давления жидкости и своей собственной силы тяжести.
| H44H-16C | DN | L | D | D1 | D2 | b-f | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
| H44H-25 | DN | L | D | D1 | D2 | b-f | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 | |
| 250 | 650 | 425 | 370 | 330 | 32-2 | 12-Ф30 | 331 | |
| 300 | 750 | 485 | 430 | 389 | 34-2 | 16-Ф30 | 432 | |
| H44H-40 | DN | L | D | D1 | D2 | b-f | z-Фd | H |
| 40 | 200 | 145 | 110 | 85 | 18-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 20-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 22-2 | 8-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 135 | 24-2 | 8-Ф18 | 164 | |
| 100 | 350 | 230 | 190 | 160 | 24-2 | 8-Ф22 | 185 | |
| 125 | 400 | 270 | 220 | 188 | 26-2 | 8-Ф26 | 202 | |
| 150 | 480 | 300 | 250 | 218 | 28-2 | 8-Ф26 | 223 | |
| 200 | 550 | 360 | 310 | 278 | 30-2 | 12-Ф26 | 350 |
| Основная часть | Материал части |
| Тело, Bonnet | WCB |
| Диск | WCB+2Cr13 |
| Стержень | Q235 |
| вал | Сталь углерода, нержавеющая сталь |
| Конец фланца | GB/T9113 |
| Лицом к лицу | GB/T12221 |
| Дизайн и изготовлять | GB/T12236 |
| Номинальное давление | 1,6, 2.5MPa |
| Соответствующая температура | ℃ ≤ 425 температуры |
| Соответствующее средство | Вода, пар, масло |
1. Клапан должен быть помещен в сухом складе и строго запрещен для того чтобы храниться на открытом воздухе.
2. Долгосрочное хранение должно быть поддержано регулярно.
3. Эксплуатационные режимы соотвествуют спецификаций представления.
4. Тест давления должен быть унесен перед установкой, и установку можно только выполнить если она соотвествует.
5. Полость трубы и клапана должна быть очищена перед установкой.
6. Продукт не будет большая внешняя сила после установки.
7. Клапан обычно установлен в горизонтальный трубопровод, но может также быть установлен в вертикальный трубопровод или склонный трубопровод, и обращает внимание среднее направление подачи и направление стрелки на теле клапана последовательном.
