Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Клапан стрейнера y | Соединение: | Концы фланца |
|---|---|---|---|
| Размер: | DN65~DN200 | Цвет: | Синь запроса клиента |
| Материал тела: | Литое железо | Тип: | Тип стрейнер y. |
| Давление: | mpa 1.0~1.6 | Температура средств массовой информации: | ℃ ≤200 |
| Высокий свет: | клапан стрейнера фильтра y,клапан стрейнера 60mm y,тип клапан 60mm y стрейнера |
||

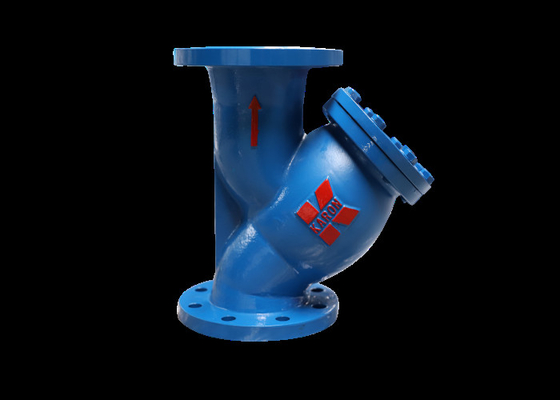

Клапан отличает:
1. Простая форма, хорошая технология изготовления, широкий ряд применения, легкий для установки.
2. Разумный и компактная текстура, полное возникновение, смогите фильтровать примеси в средстве в работе.
3. Средство может пропустить через направление клапана, фильтр входа через фильтр, и пропускает вне от выхода для того чтобы достигнуть цели фильтрации
| Имя части | Материал |
| Тело, Bonnet | HT200 |
| Фильтр | 304 |
| Тип | (DN) | Размер | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Тип | Давление (MPa) | MPa испытательного давления | Temperature℃ | Средство |
| прочность (вода) | ||||
| (KS) YDST | 1,0 | 2,0 | -10~200℃ | Пар |
1. Этот продукт установлен на трубопровод для того чтобы фильтровать примеси в трубопроводе и защитить нормальное функционирование клапанов или оборудования.
2. Обойдите трубу для установки продукта.
3. Полость трубы и клапана должна быть очищена перед установкой.
4. Клапан не будет большая внешняя сила после установки.
5. Когда локальный минимум температуры ниже чем 4℃, предохранение от изоляции должно быть сделано; Как клапан конца, оно должен быть нагрет с трубой или курткой для предотвращения температуры стены трубы от падать под 0℃.
6. Оно строго запрещено для установки и для использования в трубопроводе под вибрацией или быстрых изменениях в средней температуре.
7. Продукт обычно установлен на вход клапана уменьшения давления, гидравлической модулирующей лампы и другого оборудования. Положение установки должно быть 6-10 раз от диаметра клапана защиты, и направление подачи средства должно быть последовательно с направлением стрелки на теле клапана; В противном случае, фильтруя влияния нельзя достигнуть.
8. Полость трубы и клапана должна быть очищена перед установкой. Очищая цикл не позднее 3 лет после установки и пользы следующим образом, и один раз в год после 3 лет.
1. Этот продукт соответствующий для ≤ 1.6mpa номинального давления, воды температуры 0℃~120℃, ≤ 0.2mpa насытил пар, нефтепровод, может фильтровать грязь, высыпание, ржавчину и другие твердые частицы в средстве
2. Клапан от средства во вход, через фильтр для того чтобы достигнуть цели фильтрации, отток от выхода
· Номинальное давление: 1.6mpa
· Номинальный диаметр: DN32-450mm
· Применимые температура и средство:
·Главный материал серое литое железо, применимая температура 0℃ | 120℃, применимое средство: вода, пар ≤ 1.0mpa, нефтяные продукты;
·Главный материал дуктильный утюг, применимая температура 0℃ | 200℃, применимое средство: вода, пар ≤ 1.0mpa, нефтяные продукты;
· Дизайн и изготовление: GB/T12233 ссылаются на всеобщие нормальный вентиль и проходной подъемный клапан утюга клапана
· Длина структуры: Длина структуры клапана металла GB/T12221 или стандарт изготовителя
· Соединяясь конец: Фланец литого железа JB/T 78 объединенный
· Осмотр и тест: Промышленный тест наддува клапана GB/T13927
