Подробная информация о продукте:
Оплата и доставка Условия:
|

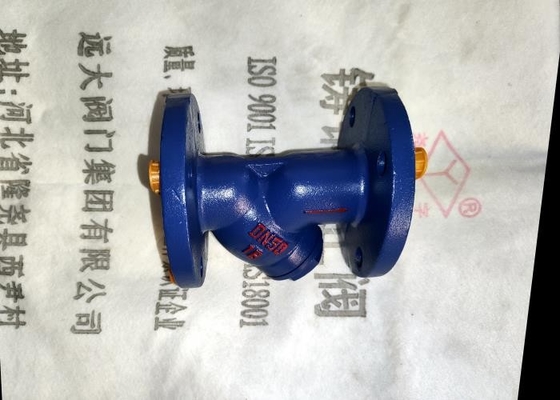

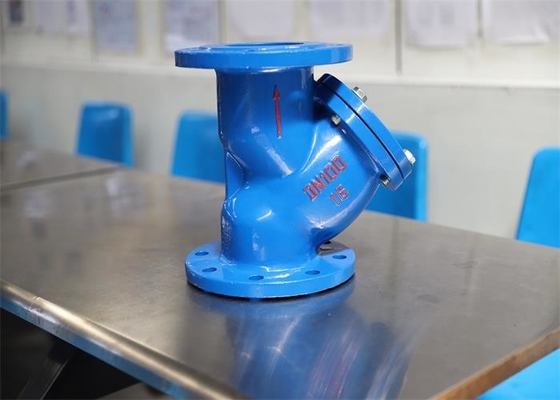

| Название продукта: | Клапан стрейнера y | Соединение: | Концы фланца |
|---|---|---|---|
| Цвет: | Синь запроса клиента | Тип: | Тип стрейнер y. |
| Размер: | DN40~DN200 | Материал тела: | Литое железо |
| Давление: | mpa 1.0~1.6 | Температура средств массовой информации: | ℃ ≤200 |
| Высокий свет: | тип клапан dn40 y стрейнера,короткий тип клапан структуры y стрейнера,фланец кончает клапан стрейнера соединения y |
||
Клапан отличает:
1. Простая форма, хорошая технология изготовления, широкий ряд применения, легкий для установки.
2. Разумный и компактная текстура, полное возникновение, смогите фильтровать примеси в средстве в работе.
3. Средство может пропустить через направление клапана, фильтр входа через фильтр, и пропускает вне от выхода для того чтобы достигнуть цели фильтрации
| Тип | DN | Размер (mm) | |||||||
| L (длинный) | L (краткость) | D | D1 | D2 | b-f (длинный) | b-f (краткость) | Z-Φd | ||
GL41H-16 GL41AH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| Имя части | Материал |
| Тело, Bonnet | HT200/QT450-10 |
| Фильтр | 201/304 |
| Болт, гайка | 25/35 |
1. Этот продукт установлен на трубопровод для того чтобы фильтровать примеси в трубопроводе и защитить нормальное функционирование клапанов или оборудования.
2. Обойдите трубу для установки продукта.
3. Полость трубы и клапана должна быть очищена перед установкой.
4. Клапан не будет большая внешняя сила после установки.
5. Когда локальный минимум температуры ниже чем 4℃, предохранение от изоляции должно быть сделано; Как клапан конца, оно должен быть нагрет с трубой или курткой для предотвращения температуры стены трубы от падать под 0℃.
6. Оно строго запрещено для установки и для использования в трубопроводе под вибрацией или быстрых изменениях в средней температуре.
7. Продукт обычно установлен на вход клапана уменьшения давления, гидравлической модулирующей лампы и другого оборудования. Положение установки должно быть 6-10 раз от диаметра клапана защиты, и направление подачи средства должно быть последовательно с направлением стрелки на теле клапана; В противном случае, фильтруя влияния нельзя достигнуть.
8. Полость трубы и клапана должна быть очищена перед установкой. Очищая цикл не позднее 3 лет после установки и пользы следующим образом, и один раз в год после 3 лет.
1. Этот продукт соответствующий для ≤ 1.6mpa номинального давления, воды температуры 0℃~120℃, ≤ 0.2mpa насытил пар, нефтепровод, может фильтровать грязь, высыпание, ржавчину и другие твердые частицы в средстве
2. Клапан от средства во вход, через фильтр для того чтобы достигнуть цели фильтрации, отток от выхода
· Номинальное давление: 1.6mpa
· Номинальный диаметр: DN32-450mm
· Применимые температура и средство:
·Главный материал серое литое железо, применимая температура 0℃ | 120℃, применимое средство: вода, пар ≤ 1.0mpa, нефтяные продукты;
·Главный материал дуктильный утюг, применимая температура 0℃ | 200℃, применимое средство: вода, пар ≤ 1.0mpa, нефтяные продукты;
· Дизайн и изготовление: GB/T12233 ссылаются на всеобщие нормальный вентиль и проходной подъемный клапан утюга клапана
· Длина структуры: Длина структуры клапана металла GB/T12221 или стандарт изготовителя
· Соединяясь конец: Фланец литого железа JB/T 78 объединенный
· Осмотр и тест: Промышленный тест наддува клапана GB/T13927
