Подробная информация о продукте:
Оплата и доставка Условия:
|

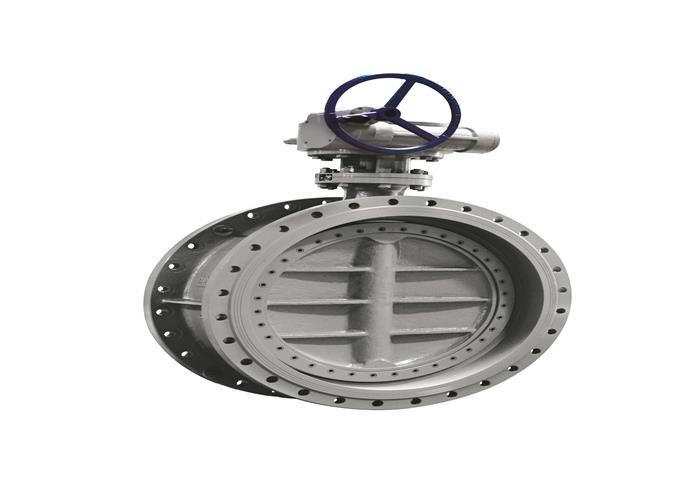

| Название продукта: | Служить фланцем клапан-бабочка | Материал продукта: | Углерод стальное WCB |
|---|---|---|---|
| Сила: | Турбина | Материал диска: | WCB |
| Материал места: | Нержавеющая сталь | Средство: | Вода, пар |
| Цвет: | Серый цвет, клиент | Давление: | mpa 1.0/0.6 |
| Высокий свет: | dn800 служило фланцем клапан-бабочка,0.6mpa служило фланцем клапан-бабочка,тип фланца клапан-бабочки углерода стальной |
||
Клапан можно использовать в трубопроводе или оборудовании для закрытия, соединения и регулировки подачи
| Тип |
DN |
Размер (㎜) |
Вес (kg) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22,7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78,6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| Тип |
DN |
Размер (㎜) |
Вес (kg) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22,7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78,6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | 338 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| Имя части | Материал |
| Тело, диск, хомут | WCB |
| Стержень | 2Cr13 |
| Колцеобразное уплотнение | 430+Graphite, азбест, |

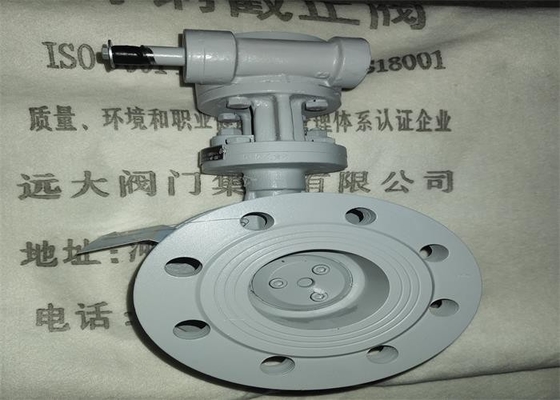

Клапан привод червя, соединение фланца, проектно-конструкторский стандарт JB/T 8527, ексцентриситет 3
Клапан-бабочка что ось вращения плиты бабочки (ось стержня) и поверхность для заклеивания плиты бабочки отступления, вращения места
Ось и форма оси канала подачи тела клапана угол. Клапан состоит из тела клапана, плиты бабочки, стержня клапана и плиты бабочки
Кольцо запечатывания, кольцо давления плиты бабочки, кронштейн, крышка конца, и другие части.
2. Через улитковую деятельность, стержень клапана поворачивает 90° и плита бабочки поворачивает 90°, для того чтобы осуществить отверстие
Включено-выключено. Потому что продукт эксцентричная структура 3, он может произвести влияние CAM в процессе открытия и закрывать
, Уменьшите вращающий момент клапана переключая, уменьшить носку между местом и плитой бабочки, увеличивайте клапан
Срок службы.
· Номинальное давление: 0,6, 1,0, 1,6, MPa 2,5
· Номинальный диаметр: DN50-DN2000mm
· Применимые температура и средство:
·Главный материал углерод стальное WCB, соответствующая температура -29 | 425℃, соответствующее средство: вода, масло, пар.
· Дизайн и изготовление: Клапан-бабочка уплотнения металла JB/T 8527
· Длина структуры: Длина структуры клапана металла GB/T 12221
· Соединяясь конец: Фланец стальной трубы GB/T 9113 объединенный
· Осмотр и тест: Осмотр и тест клапана GB/T 13927
1. Этот клапан сдержан в сухом складе, и строго запрещен для того чтобы храниться на открытом воздухе.
2. Долгосрочное хранение, регулярное техническое обслуживание.
3. Клапан установлен на горизонтальный или вертикальный трубопровод, но должно быть легко раскрыть и закрыть.
4. Перед установкой, тест давления должен быть унесен для того чтобы соотвествовать перед установкой.
5. Полость трубы и клапана должна быть очищена перед установкой.
6. Клапан не будет большая внешняя сила после установки.
7. Среднее направление подачи должно быть последовательно с направлением стрелки тела клапана во время установки.
8. Эксплуатационные режимы выполняют технические требования в спецификациях представления.
