Подробная информация о продукте:
Оплата и доставка Условия:
|

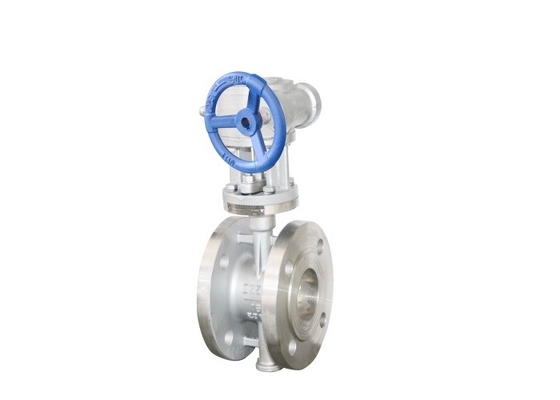

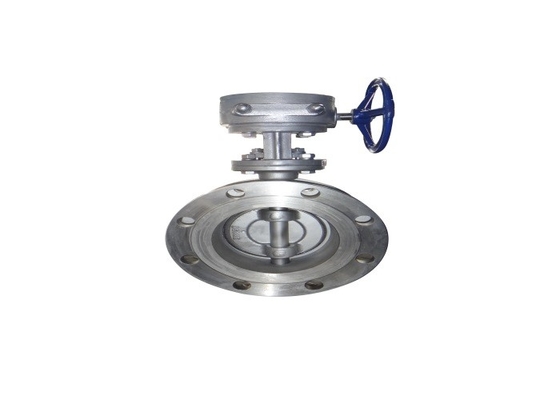

| Название продукта: | Служить фланцем клапан-бабочка | Материал продукта: | Нержавеющая сталь |
|---|---|---|---|
| Сила: | Турбина | Средство: | Вода, пар, въедливая жидкость |
| Материал диска: | Нержавеющая сталь | Материал места: | Нержавеющая сталь |
| Цвет: | Материальный цвет | Давление: | 1.0/1.6Mpa |
| Высокий свет: | тип фланца клапан-бабочки dn300,тип фланца клапан-бабочки нержавеющей стали,dn300 служило фланцем клапан-бабочка |
||
Клапан можно использовать в трубопроводе и оборудование въедливых средств массовой информации для преграждать, герметизировать и регулировать расход потока, полностью открытую вакансию, расход потока средства в трубопроводе не будет больше чем 5M /s
| Тип | DN | Размер | |||||||
| L | D | D1 | D2 | H1 | H2 | b-f | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248,5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Имя части | Материал |
| Тело, диск, хомут, железа, крышка конца | CF8 |
| Вал клапана, цилиндрический штырь | F304 |
| Кольцо запечатывания плиты бабочки | 304+XB450 |
| Крепежные детали в теле | 35/45 |
| Другие проходные соединительные болты, гайки и шайбы | 201 |
· Номинальное давление: 1,0, MPa 1,6
· Номинальный диаметр: DN50-DN600mm
· Применимые температура и средство:
·Главный материал нержавеющая сталь CF8, соответствующая температура -29 | 425℃, соответствующее средство: жидкость воды, масла, пара и азотноводородной кислоты въедливая.
· Дизайн и изготовление: Клапан-бабочка уплотнения металла JB/T 8527
· Длина структуры: Длина структуры клапана металла GB/T 12221
· Соединяясь конец: Фланец стальной трубы GB/T 9113 объединенный
· Осмотр и тест: Осмотр и тест клапана GB/T 13927
1. Клапан принимает эксцентричную структуру 3, с более плотной герметизируя функцией, герметизируя представление надежен.
2. Кольцо запечатывания плиты бабочки принимает графит разнослоистого сочетания из плиты гибкие и плиту нержавеющей стали, среднюю коррозионную устойчивость, размывание, безуходный, длинный срок службы.
3. Поверхность для заклеивания тела клапана технологический прочесс тела, устойчивый к средним корозии и размыванию, безуходному, длинному сроку службы.
4. Высокопрочный плиты бабочки, большой зоны подачи, небольшого акустического омического сопротивления.
5, вал клапана загерметизированы с гибкой упаковкой графита, высокий среднее давление, лучший запечатывание. Носка упаковки может быть компенсирована путем продолжать обжать набивочную коробку.
1. Этот продукт следует сохранить в сухом складе и строго запрещен для того чтобы храниться на открытом воздухе.
2. Среднее направление подачи должно быть последовательно с направлением стрелки на теле клапана когда клапан установлен.
3. Тест давления должен быть унесен перед установкой, и его можно установить после проходить тест.
4. Полость трубы и клапана должна быть очищена перед установкой.
5. Продукт не будет большая внешняя сила после установки.
6. Эксплуатационные режимы выполняют технические требования в спецификациях представления.
7. Установите кронштейн клапана при необходимости.
8. Долгосрочное хранение, регулярное техническое обслуживание.
