Подробная информация о продукте:
Оплата и доставка Условия:
|

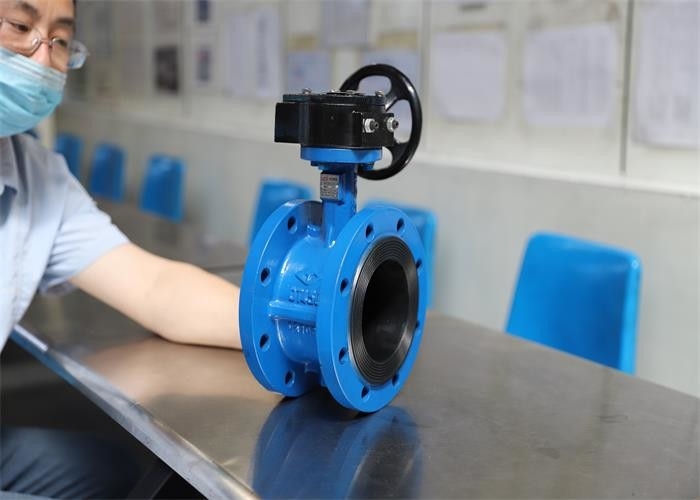

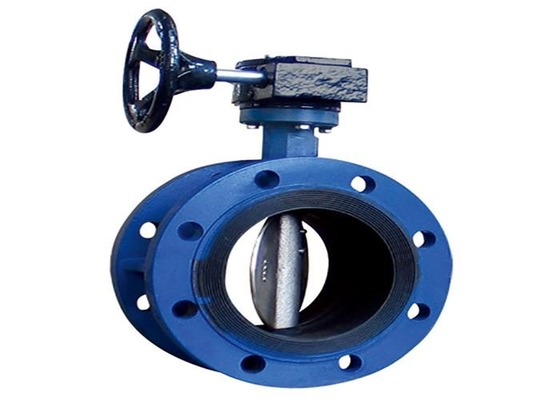

| Название продукта: | Служить фланцем клапан-бабочка | Цвет продукта: | Синь, клиент |
|---|---|---|---|
| Материал продукта: | Утюг серого цвета; дуктильный утюг | Сила: | Турбина |
| Средство: | Чистая вода | Материал диска: | Дуктильный утюг |
| Материал места: | NBR/EPDM | Давление: | 1.0/1.6Mpa |
| Высокий свет: | клапан фланца бабочки 1.0mpa,клапан фланца бабочки dn200,клапан-бабочка nbr служить фланцем местом |
||
Этот клапан широко использован в водоснабжении и дренаже, огне здания и других системах на всех видах трубопроводов, особенно в трубопроводе огня. Этот клапан можно использовать в трубопроводе или оборудовании безгремучертутных средств массовой информации, как перехват, соединение и регулировка подачи.
| DN | L | D | D1 | b-f | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Имя части | Материал |
| Тело | Утюг серого цвета +NRB, дуктильное iron+NRB/EPDM |
| Диск | QT450-10 |
| Стержень | 45/2Cr13 |
| Колцеобразное уплотнение | NBR/EPDM |
1. Размер структуры соответствует GB/T12221, небольшому размеру, легковесу, легкому для того чтобы работать.
деятельность 2,90 ° раскрывает быстро; Плита имеет высокопрочную, большую зону подачи, небольшие акустическое омическое сопротивление и энергосберегающий.
3. Средство может пропустить от обеих сторон тарельчатого клапана фланца в любом направлении, которое может достигнуть цели соединяться или резать.
4. Вращающий момент деятельности небольшие, трудовые сбережения и легковес.
5. Число открытия и заключительных экспериментов больше чем 10 тысяч времена, с длинной жизнью.
6. Полный герметизировать достиган, и утечка газа нул.
1. Голова турбины не будет использована для подниматься, и никакой вспомогательный рычаг не будет добавлен во время деятельности.
2. Клапан не будет большая внешняя сила после установки.
3. Когда локальный минимум температуры ниже чем 4 ° c, предохранение от изоляции должно быть сделано; Как клапан конца, оно должен быть нагрет с трубой или курткой для предотвращения температуры стены трубы от падать под 0℃.
4. Оно строго запрещено для установки и для использования в трубопроводе под вибрацией или быстрых изменениях в средней температуре.
5. Эксплуатационные режимы будут последовательны с требованиями в спецификациях представления.
Контактное лицо: Ms. Ada Chen
