Подробная информация о продукте:
Оплата и доставка Условия:
|

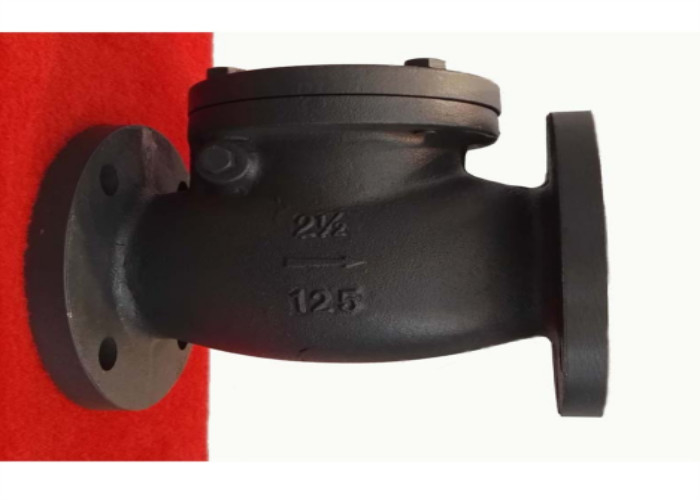

| Название продукта: | Задерживающий клапан качания | Цвет: | Запрос клиента, черный/серый |
|---|---|---|---|
| Стандарт: | API | Материал тела: | Утюг серого цвета |
| Соединение: | Концы фланца, RF | Средство: | Газ масла воды |
| Структура: | Качание | Температура средств массовой информации: | Средняя температура |
| Высокий свет: | 2 служить фланцем задерживающий клапан качания,служить фланцем трубопроводом задерживающий клапан качания,задерживающий клапан 2 качаний служил фланцем |
||
Принцип действия
Клапан составлен тела клапана, крышки клапана, диска клапана, коромысла и других частей. Диск клапана может автоматически предотвратить жидкий противорот. Диск клапана клапана раскрыт под действием давления жидкости, и потоками жидкости от стороны входа к стороне выхода. Когда входное давление ниже чем давление выхода, диск клапана автоматически закрывает под действием разницы в давления жидкости, своей собственной силы тяжести и других факторов для предотвращения средства от пропускать назад.
соединяясь измерение
| размер | L | φ2 | φ1 | φ | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5" | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3" | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5" | 330 | 254 | 215,9 | 127 | 8-Ф22.2 | 155 |
| 6" | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22.2 | 167 |
| 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22.2 | 200,3 |
| 10" | 622 | 406,4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12" | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Материал тела | HT200 |
| Колцеобразное уплотнение | ZHMn58-2-2 |
| Диск | HT200 |
| набивка | графит 08+Flexible |
| Стержень | HT200 |
| Bonnet | HT200 |
инструкции 1. 1.Storage, установки и пользы. Клапан будет храниться в сухом складе, и будут сделаны пылезащитные и водоустойчивые подготовки. Он строго запрещен для того чтобы хранить на открытом воздухе.
2. Для долгосрочного хранения, будет поддержано регулярно.
3. Перед установкой, проверите ли модель и спецификация клапана испытанного давлением последовательны, очистите внутренность и снаружи клапана, проверите вращает ли клапан гибко и повреждена ли поверхность для заклеивания. После подтверждения, установку можно унести.
4. Трубопровод или оборудование на который клапан установлен будут потоплены или будут очищены сперва для того чтобы извлечь масло, сваривая шлак и другие sundries в трубопроводе или оборудовании для избежания поцарапать поверхность для заклеивания клапана.
5. Когда вручную нагружать и разгружать клапан, его запрещены для того чтобы сбросить его.
6. Клапан обычно установлен на горизонтальный трубопровод, и не может быть установлен на вертикальный трубопровод. Заметьте что среднее направление подачи последовательно с направлением стрелки на теле клапана.
7. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
8. Продукт не подвергнется к большой внешней силе после установки.
9. Эксплуатационные режимы будут последовательны с требованиями в спецификациях представления.
