Подробная информация о продукте:
Оплата и доставка Условия:
|

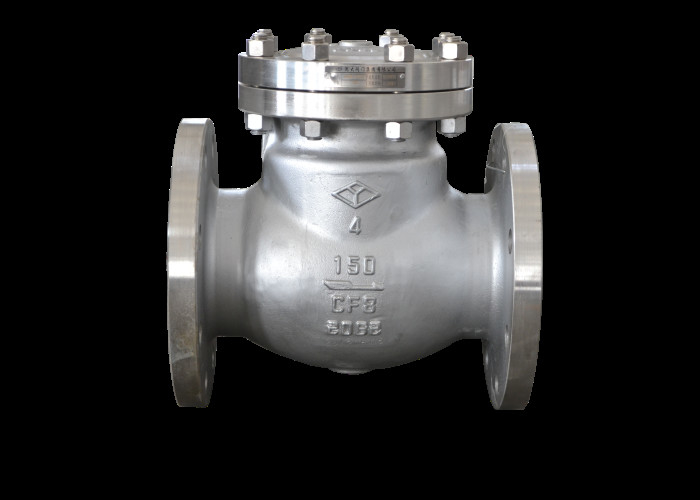

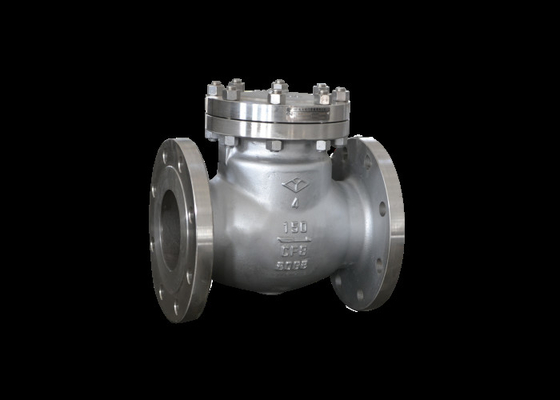

| Название продукта: | Задерживающий клапан качания | Цвет: | Запрос клиента |
|---|---|---|---|
| Средства массовой информации: | вода, масло, пар | Материал тела: | Нержавеющая сталь |
| Соединение: | Концы фланца, RF | Работая температура: | -29℃~425℃ |
| Тип: | Качание | Давление: | 150LB |
| Высокий свет: | задерживающий клапан качания давления 150lb служил фланцем,задерживающий клапан качания нержавеющей стали служил фланцем,давление 150lb служило фланцем задерживающий клапан качания |
||
Этот клапан только использован для предотвращения обратного потока средства на различных трубопроводах или оборудовании и для открытия и для того чтобы закрыть одного пути.
| размер | L | D | D1 | D2 | b-f | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Конец фланца | ANSI B 16,5 |
| Лицом к лицу | ASME B 16,1 |
| Дизайн и изготовлять | ASME B 16,34 |
| Номинальное давление | 150 LB |
| тест ада (вода) | mpa 3,0 |
| Тест уплотнения (вода) | mpa 2,2 |
| Соответствующая температура | ℃ ≤ 150 температуры |
| Соответствующее давление | давление < 150LB=""> |
| Соответствующее средство | Жидкости воды, пара, масла и азотноводородной кислоты въедливые |
инструкции 1. 1.Storage, установки и пользы. Клапан будет храниться в сухом складе, и будут сделаны пылезащитные и водоустойчивые подготовки. Он строго запрещен для того чтобы хранить на открытом воздухе.
2. Для долгосрочного хранения, будет поддержано регулярно.
3. Перед установкой, проверите ли модель и спецификация клапана испытанного давлением последовательны, очистите внутренность и снаружи клапана, проверите вращает ли клапан гибко и повреждена ли поверхность для заклеивания. После подтверждения, установку можно унести.
4. Трубопровод или оборудование на который клапан установлен будут потоплены или будут очищены сперва для того чтобы извлечь масло, сваривая шлак и другие sundries в трубопроводе или оборудовании для избежания поцарапать поверхность для заклеивания клапана.
5. Когда вручную нагружать и разгружать клапан, его запрещены для того чтобы сбросить его.
6. Клапан обычно установлен на горизонтальный трубопровод, и не может быть установлен на вертикальный трубопровод. Заметьте что среднее направление подачи последовательно с направлением стрелки на теле клапана.
7. Тест давления будет унесен перед установкой, и установку можно только унести если она соотвествует.
8. Продукт не подвергнется к большой внешней силе после установки.
9. Эксплуатационные режимы будут последовательны с требованиями в спецификациях представления.
