Подробная информация о продукте:
Оплата и доставка Условия:
|

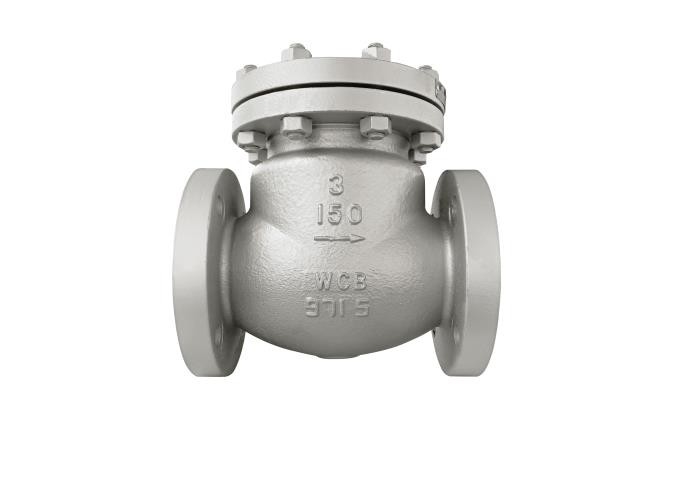

| Название продукта: | Задерживающий клапан качания | Цвет: | Запрос клиента, серый цвет |
|---|---|---|---|
| Стандарт: | API | Материал тела: | Сталь углерода |
| Соединение: | Концы фланца, RF | Размер: | DN50-300 |
| Давление: | Среднее давление, Class150LB~Class2500LB | Температура средств массовой информации: | Средняя температура, высокая температура |
| Высокий свет: | литая сталь служила фланцем задерживающий клапан качания,3 служить фланцем дюймами задерживающий клапан качания,задерживающий клапан качания 3 дюймов служил фланцем |
||
Клапан составлен тела клапана, крышки клапана, диска клапана, коромысла и других частей. Диск клапана может автоматически предотвратить жидкий противорот. Диск клапана клапана раскрыт под действием давления жидкости, и потоками жидкости от стороны входа к стороне выхода. Когда входное давление ниже чем давление выхода, диск клапана автоматически закрывает под действием разницы в давления жидкости, своей собственной силы тяжести и других факторов для предотвращения средства от пропускать назад.
| размер | L | D | D1 | D2 | b-f | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| имя части | материал части |
| тело, bonnet, кронштейн, коромысло | ASTM A216 WCB |
| Цилиндрический штырь | ASTM A276 410 |
| Диск | ASTM A105/ASTM A216 WCB |
| Возможные недостатки | Причина отказа | Метод исключения |
| Утечка поверхности для заклеивания фланца |
1. Болты не затягиваны. 2. Набивка сломленно или терпеть неудачу. |
1. Затяните болты равномерно и симметрично. 2. Замените набивку. |
| Утечка поверхности для заклеивания |
1. Грязь и другие дела смешаны между поверхностями для заклеивания. 2. Поверхность для заклеивания повреждена. |
1 очищает поверхность для заклеивания. 2. Уравновесьте поверхность для заклеивания или замените части. |
Дизайн и изготовление: Фланец API 594-2017, волочение, сварка встык и задерживающие клапаны сварки встык
·Длина структуры: Фланец API 594-2017, волочение, сварка встык и задерживающие клапаны сварки встык
·Соединяясь конец: Длина структуры клапана ASME b16.5-2017
·Осмотр и тест: Осмотр API 598-2016 и тест клапанов
·Оценка температуры давления: ASME B16.34 служило фланцем продетые нитку и сваренные клапаны
