Подробная информация о продукте:
Оплата и доставка Условия:
|

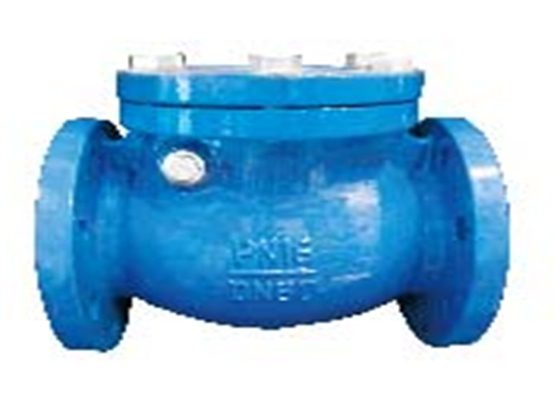

| Название продукта: | Служить фланцем задерживающий клапан качания | Давление: | Среднее давление, низкое давление |
|---|---|---|---|
| Цвет: | Запрос клиента, голубой | Соединение: | Концы фланца |
| Размер: | DN50~DN200 | Диск: | GG25 |
| Материал тела: | GG25 | Средство: | Газ масла воды |
| Высокий свет: | Тип фланца задерживающего клапана качания DN50,стальной тип фланца задерживающего клапана качания,dn50 служило фланцем задерживающий клапан качания |
||
Использование:
Этот клапан только использован для предотвращения обратного потока средства на различных трубопроводах или оборудовании и для открытия и для того чтобы закрыть одного пути.
собрание 1.Before, проверяет квалифицированы ли части. Части которые влияют на представление обслуживания нельзя собрать
проходные соединительные болты 2.The диска и коромысла клапана затягиваны с болтом затягивая агент
внутреннюю полость 3.The тела клапана необходимо очистить, и проходные соединительные болты фланца следует симметрично и постепенно затянуть
собрание 4.After, продукт будет раскрыто и будет закрыто гибко без сжимать
тест давления 5.The всей машины соотвествует GB/T1 39 2 7
внутренняя полость 6.The клапана и контактирующей поверхности со средством будет покрашена с красным праймером, и общая поверхность клапана будет покрашена со средней серой краской
| Номинальный диаметр | DN50~DN200 | |
| Номинальное давление | 1,6 Mpa | |
| Соответствующая температура | ℃ ≤ 200 температуры | |
| Тест давления | Тест уплотнения (вода) | mpa 1,8 |
| Тест раковины (вода) | mpa 2,4 | |
| Соответствующее средство | масло воды пара | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
