Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Служить фланцем нормальный вентиль | Давление: | 1,6 Mpa |
|---|---|---|---|
| Сила: | Маховичок | Соответствующая температура: | ≤200℃ |
| Соединение: | Конец фланца | Цвет: | Запрос клиента, голубой |
| Материал тела: | Утюг серого цвета | Средство: | Газ масла воды, вода, пар |
| Высокий свет: | 15mm служить фланцем нормальный вентиль,нормальный вентиль gb стандартный служить фланцем,тип фланца нормального вентиля давления 1 |
||

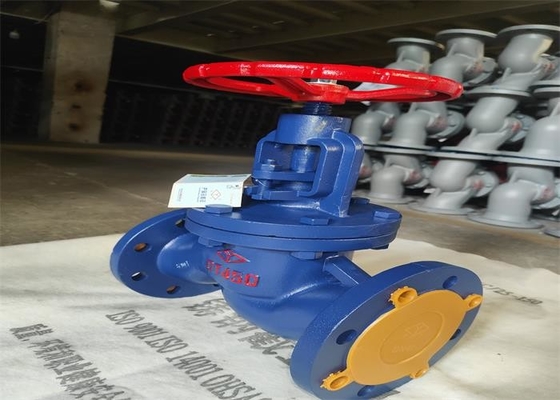

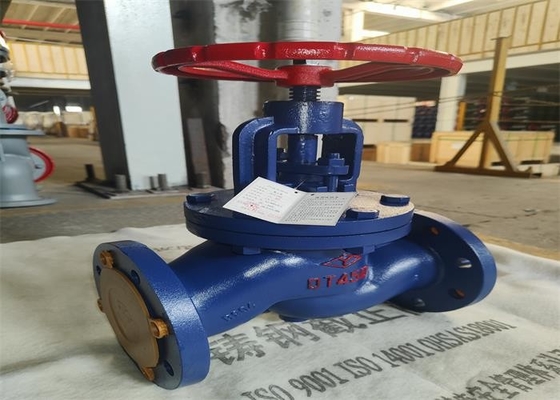

1. J41t/w/h/f/x-16 соединенный фланцом клапан стопа исполняя со стандартом gb/t12233;
2. Клапан составлен тела клапана, диска, bonnet, тяги клапана и маховичка.
Поверните колесо руки для того чтобы сделать клапан произойти для того чтобы вращать, управлять диском клапана для того чтобы поднять или падать для того чтобы достигнуть цели открытия и заключительный
1. Структура разумна и компактна, и том небольшой. Тело клапана модернизированный бочонок сформированный или, и форма красива.
2. Открытие и заключительный вращающий момент небольшие, и уплотнение безопасно и надежно.
3. Место клапана может быть меняемым местом клапана, которому можно соответствовать материалу поверхности для заклеивания заключительной части в любой комбинации для того чтобы соотвествовать условий труда.
| Тип |
Номинальный |
Измерение (mm) | |||||||
| L | D | D1 | D2 | b-f | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Главный материал части
| Имя части | Материал |
| Bonnet тела | Утюг /DN80-300 утюга серого цвета DN15-65 дуктильный |
| Стержень | Сталь углерода, нержавеющая сталь |
| Диск |
Серый цвет iron+Brass, серый утюг, Серый цвет iron+Stainless стальной, серый цвет iron+F4, серый цвет iron+rubber |
| набивка | XB300 |
| Упаковка | Гибкий графит |
| Гайка болта | 25/35 |
| Кольцо уплотнения | HR200/Brass (только forDN15-50) |
