Подробная информация о продукте:
Оплата и доставка Условия:
|

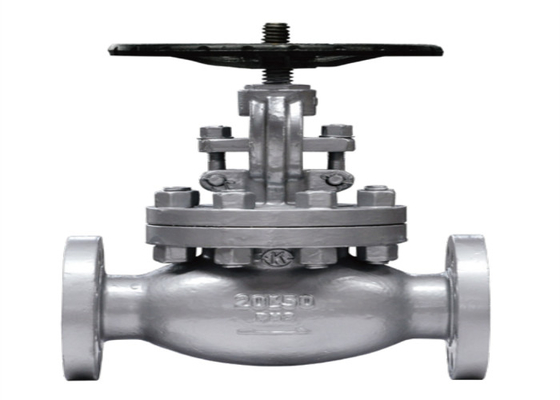

| Название продукта: | Служить фланцем нормальный вентиль | Размер: | DN50 к DN200 |
|---|---|---|---|
| Материал тела: | сталь углерода | Средство: | Газ масла воды, вода |
| Цвет: | Запрос клиента, серебристая белизна | Тип соединения: | RF |
| Тип: | нормальный вентиль | Раскройте: | Маховичок |
| Высокий свет: | тип фланца нормального вентиля давления 20k,корейский стандартный тип фланца нормального вентиля,нормальный вентиль пара служить фланцем литой сталью |
||
Особенности клапана
1. Структура разумна и компактна, и том небольшой. Тело клапана модернизированный бочонок сформированный или, и форма красива.
2. Открытие и заключительный вращающий момент небольшие, и уплотнение безопасно и надежно
Использование
Этот клапан главным образом использован для того чтобы соединить или отрезать средство в трубопроводе. Вообще, никакая потребность отрегулировать подачу
Размер соединения
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Тип | Давление | Испытательное давление | Соответствующее Temperature℃ | Соответствующее средство | |
|
Прочность (вода) MPa |
Заключите (вода) MPa |
||||
|
J41H-20K
|
20K | 5,3 | 3,9 | -10~120℃ | Масло, вода, пар |
| Имя части | Материал |
| Bonnet тела | WCB |
| Стержень | 25 |
| Гайка стержня | 2Cr13 |
| Диск | ZCuAl10Fe3 |
