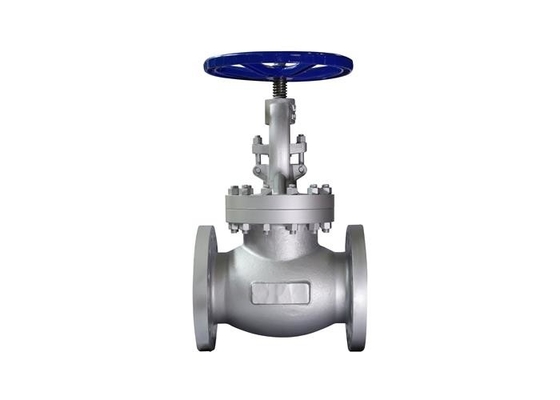

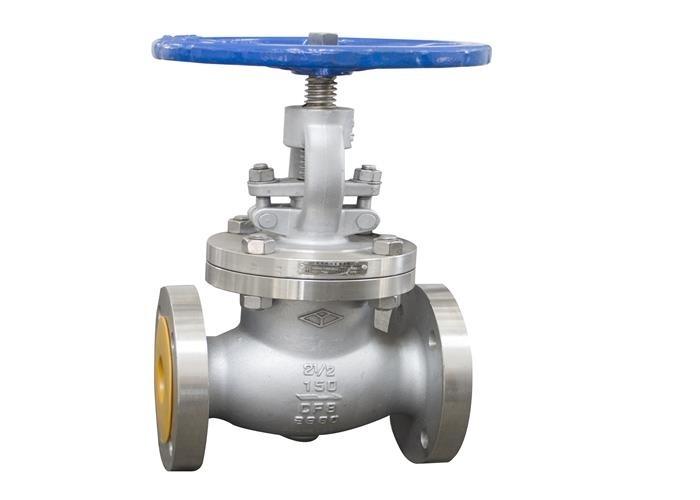

| Название продукта: | Служить фланцем нормальный вентиль | Стандартный или нештатный: | Стандарт |
|---|---|---|---|
| материал тела: | Нержавеющая сталь | Размер: | Ду15-Ду150мм |
| Средство: | Газ масла воды, вода | Цвет: | Нержавеющий цвет |
| Тип соединения: | Фланец | Соответствующая температура: | ≤200℃ |
| Высокий свет: | dn150mm служило фланцем нормальный вентиль,нормальный вентиль api стандартный служить фланцем,нормальный вентиль давления 150lb служил фланцем |
||
Этот клапан главным образом использован для того чтобы соединить или отрезать средство в трубопроводе. Вообще, никакая потребность отрегулировать подачу.
1. Этот клапан соединенный фланец, и размер фланца исполнит со стандартом ANSI b 16,5.
2. Этот клапан составлен тела клапана, bonnet, диска, стержня, гайки стержня, маховичка и других частей. Путем поворачивать маховичок, стержень вращает, и стержень управляет диском вверх или вниз для того чтобы достигнуть цели открытия и закрывать.
| Тип | DN | L | D | D1 | D2 | b-f | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Имя части | Материал |
| Тело, Bonnet | CF8 |
| Диск | CF8 |
| Стержень | F304 |
| Гайка стержня | ZCuAI10Fe3 |
| Возможный отказ | Причина отказа | Метод исключения |
| Утечка поверхности для заклеивания |
1. Sundries и грязь между поверхностями для заклеивания. 2. Поверхность для заклеивания повреждена. |
1 очищает грязь и sundries на поверхности для заклеивания. 2. Refinish поверхность для заклеивания. |
| Утечка заполнителя |
1. Набивочная коробка не затягивана. 2. Недостаточный заполнитель. 3. Пакуя отказ. |
1. Равномерно обжимайте упаковку. 2. Добавьте заполнитель. 3. Замените на новую упаковку. |
|
Утечка поверхности для заклеивания соединения фланца |
1. Средние болты с буртиком не затягиваны или закрепленность неровна. 2. Поверхность для заклеивания соединяясь фланца повреждена |
1. Затяните болты равномерно. 2. Refinish поверхность для заклеивания фланца. |
