Подробная информация о продукте:
Оплата и доставка Условия:
|

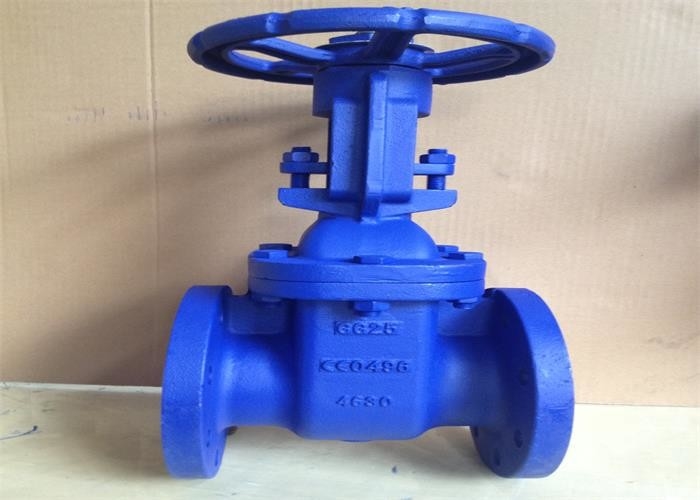

| Название продукта: | Служить фланцем запорная заслонка | Цвет: | Запрос клиента, голубой |
|---|---|---|---|
| Проектно-конструкторский стандарт: | EN 1171 BS | Тип: | os& y, поднимая стержень |
| Средство: | масло воды | Соединение: | Концы фланца |
| Размер: | DN50-300 | Материал: | Дуктильный утюг; Литое железо |
| Давление: | Среднее давление | Температура средств массовой информации: | Средняя температура |
| Высокий свет: | запорная заслонка bs стандартная с фланцом,запорная заслонка dn80 с фланцом,запорная заслонка dn80 служила фланцем |
||
Клапан можно использовать для открытия и закрывать на трубопроводах и оборудовании с не въедливым средством, и вообще он не использован для дросселировать.
Основной корпус сделан из серого литого железа, и применимая температура для медного запечатывания ℃ -10 | ℃ 200; Применимое средство: вода и пар.
Применимая температура уплотнения утюга ℃ -10 | ℃ 100; Применимое средство: общее масло.
1. простая форма, хорошее manufacturability, широкий ряд применения и легкая установка.
2. структура разумна и компактна, том небольшой, и заключительная часть (RAM) принимает структуру клина, которая может автоматически компенсировать деформацию тела клапана причиненного анормалными нагрузкой или температурой во время деятельности, и запечатывание безопасна и надежна.
3. средство может пропустить в любом направлении от обеих сторон запорной заслонки для того чтобы достигнуть цели соединения или разъединения.
1. клапан соединенный фланец;
2. клапан составлен тела клапана, bonnet, ворот, тяги клапана, колеса руки и других частей. Путем поворачивать колесо руки,
Тяга клапана поднимает или падения, таким образом управляющ штосселем для того чтобы поднять или упасть, делающ линейный перпендикуляр смещения к жидкости,
Достигнуть цели открытия и закрывать.
| Возможный отказ | Причина отказа | Метод исключения |
| Утечка поверхности для заклеивания | 1. грязь и другие объекты смешаны между поверхностями для заклеивания. | 1 очищает грязь на поверхности для заклеивания. |
| 2. поверхность для заклеивания повреждена. | 2. исправляйте поверхность для заклеивания снова. | |
| Пакуя утечка | 1. пакуя крышка не компактирована. | 1. завинтите гайки равномерно для того чтобы обжать упаковку. |
| 2. недостаточная упаковка. | 2. добавьте заполнитель. | |
| 3. пакуя отказ. | 3. замените на новую упаковку. | |
| Утечка поверхности для заклеивания соединения фланца | 1. болты с буртиком не затягиваны или закрепленность неровна | 1. затяните болты равномерно и симметрично. |
| 2. поверхность для заклеивания соединения повреждена | 2. refinish поверхность для заклеивания фланца. |
| DN (mm) | DN | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
