Кованая сталь A105 служила фланцем стержень Dn150 наддува запорной заслонки 1.6/2.5/4.0/6.4mpa поднимая

Сертификация
Китай China • Yuanda Valve Group Co., Ltd. Сертификаты
Китай China • Yuanda Valve Group Co., Ltd. Сертификаты
Оставьте нам сообщение

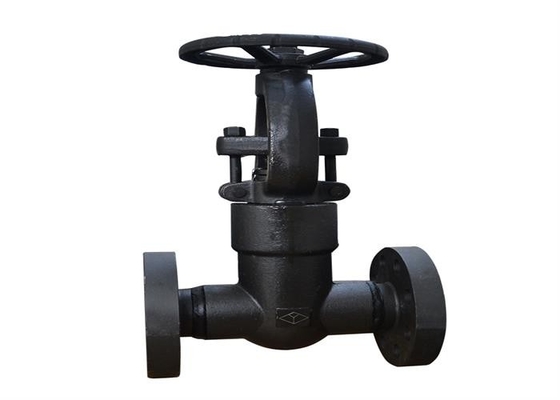

Кованая сталь A105 служила фланцем стержень Dn150 наддува запорной заслонки 1.6/2.5/4.0/6.4mpa поднимая

A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150
A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150 A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150 A105 Forged Steel Flanged Gate Valve Pressure 1.6/2.5/4.0/6.4mpa Rising Stem Dn150

Большие изображения :  Кованая сталь A105 служила фланцем стержень Dn150 наддува запорной заслонки 1.6/2.5/4.0/6.4mpa поднимая

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Yuancheng
Номер модели: A105 Z41H
Оплата и доставка Условия:
Количество мин заказа: 100 PCS
Цена: Negotiable
Упаковывая детали: деревянная коробка 1200*1100*1100
Время доставки: 5-8 дней работы
Условия оплаты: T/T
Поставка способности: 100000 ПК в год
Подробное описание продукта
Название продукта: Служить фланцем запорная заслонка Размер: 1/2 " ~2"
Тип: os& y, поднимая стержень Средство: Газ масла воды
материал тела: сталь углерода Цвет: Запрос клиента
Соединение: Концы фланца Давление: Высокое давление
Высокий свет:

кованая сталь a105 служила фланцем запорная заслонка

,

запорная заслонка масла служить фланцем кованой сталью

,

запорная заслонка dn150 служила фланцем

Запорная заслонка Mpa высокого давления 1.6/2.5/4.0/6.4 кованой стали A105 поднимая служить фланцем стержнем

Использование

Запорная заслонка кованой стали ссылается на запорную заслонку давление которой нося тело клапана и bonnet выкуйте. Направление движения открытия и заключительных частей запорной заслонки кованой стали перпендикулярно к жидкому направлению. Запорную заслонку кованой стали можно только полно раскрыть и закрыть, и не может быть отрегулирована или дросселирована; Эта серия клапанов главным образом использована в нефти, химической промышленности, электростанции и других индустриях для того чтобы отрезать или соединить трубопровод и поддержать нормальное функционирование системы.

принцип деятельности

Заключение клапана: поверните колесо руки или другой задающий усилитель по часовой стрелке, и гайка тяги клапана управляет тягой клапана вниз для того чтобы закрыть клапан.

Отверстие клапана: поверните колесо руки или другой задающий усилитель против часовой стрелки, и гайка тяги клапана управляет тягой клапана вверх для открытия клапана.

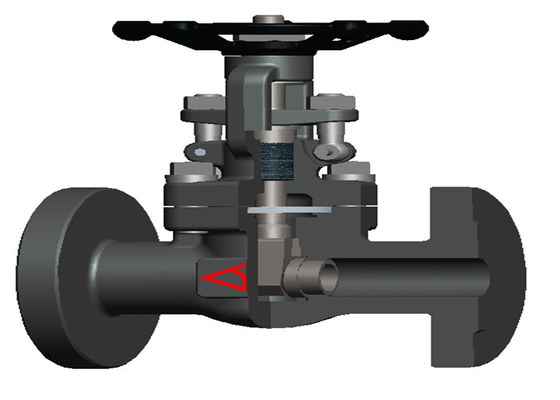

Структурные особенности

1. уплотнение стержня клапана осуществлено через дизайн двустороннего уплотнения паковать + верхнее уплотнение.
2 тяга клапана и штоссель соединены в структуре «t», которая легка для установки. К тому же, голова тяги клапана будет конструирована для того чтобы быть сферически, так, что когда клапан закрыт, тяга клапана и штоссель в контакте пункта, с собственной личностью центризуя функцию.
3 тело клапана принимают структуру слота для того чтобы осуществить наведение хода штосселя, и трение между штосселем и кольцом запечатывания места клапана уменьшено во время открытия и заключительного процесса.
4 тело и bonnet клапана будут соединены шипом и поверхностью паза, который могут уменьшить деформацию расширения и избыточного давления набивки металла спирального обветренного под поджатие.
5 место клапана принимают структуру расширения для обеспечения компактной и эффективной пригонки.
6 передвижное соединение соединены болтами, гайками и штырями. Оно имеет преимущества удобной установки, простой структуры, сильной стабильности и длинного срока службы.

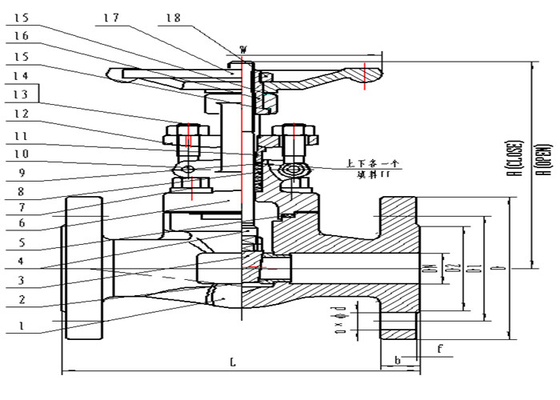

Материал основных частей

Нет. Имя Материал
1 Тело A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
2 Место 2Cr13/STL A182 F304/STL A182 F316/STL A182 F304L/STL A182 F316L/STL
3 Диск 2Cr13/STL A182 F304/STL A182 F316/STL A182 F304L/STL A182 F316L/STL
4 Стержень 1Cr13 A276 304 A276 316 A276 304L A276 316L
5 набивка графит 201+Flexible graphite/304+Flexible
6 Bonnet A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
7 болт A193 B7 A193 B7 A193 B16 A193 B16 A193 B8 A193 B8M A193 B8M A193 B8M
8 упаковка Гибкий графит
9 упаковка Упаковка стального провода (графит 304+Flexible)
10 штырь 45
11 Набивочная коробка 2Cr13 2Cr13 2Cr13 2Cr13 A276 304 A276 316 A276 304L A276 316L
12 Пакуя отжимая плита A105N A350 LF2 A182 F11 A182 F22 A182 F304 A182 F316 A182 F304L A182 F316L
13 Гайка A194 2H A194 2H A194 2H A194 2H A194 8M A194 8M A194 8M A194 8M
14 болт A193 B7 A193 B7 A193 B7 A193 B7 A193 B8 A193 B8M A193 B8M A193 B8M
15 шимма 65Mn
16 Гайка стержня 35/1Cr13
17 маховичок томительно-тягучий утюг
18 Подгаечник A194 2H A194 8M

Применимые средство и диапазон температур материала раковины

Материал тела A105N A350 LF2 A182 F11/F22 A182 F304/F316 A182 F304L A182 F316L
соответствующее tempresture (℃) -29~425 -46~345 -29~538 -29~538 -29~425 -29~450
средство Вода, пар, масло, etc Низкая температура, вода, пар, нефтяные продукты, природный газ, etc Вода, пар, нефтяные продукты, природный газ, etc Вода, пар, нефтяные продукты, природный газ, etc

Примечание: когда средство огнеопасно и взрывно, работая температура системы трубопровода должна быть ограничена.

Размеры главного соединения и общие размеры

DN15 ~DN50, размеры главного соединения PN16 и размеры границы запорной заслонки фланца кованой стали
DN L D D1 D2 b f n-φd H (КОНЕЦ) H (ОТКРЫТЫЙ) W
15 130 95 65 45 16 2 4-14 142 158 100
20 150 105 75 58 18 2 4-14 144 159,5 100
25 160 115 85 68 18 2 4-14 170 191 120
32 180 140 100 78 18 2 4-18 199 255,5 160
40 200 150 110 88 18 2 4-18 214 248 160
50 250 165 125 102 18 2 4-18 244,5 286,5 180
DN15 ~DN50, размеры главного соединения PN25 и размеры границы запорной заслонки фланца кованой стали
NPS L D D1 D2 b f n-φd H (КОНЕЦ) H (ОТКРЫТЫЙ) W
1/2 130 95 65 45 16 2 4-14 142 158 100
3/4 150 105 75 58 18 2 4-14 144 159,5 100
1 160 115 85 68 18 2 4-14 170 191 120
1-1/4 180 140 100 78 18 2 4-18 199 255,5 160
1-1/2 200 150 110 88 18 2 4-18 214 248 160
2 250 165 125 102 20 2 4-18 244,5 286,5 180
DN15 ~DN50, размеры главного соединения PN40 и размеры границы запорной заслонки фланца кованой стали
NPS L D D1 D2 D3 b f f1 n-φd H (КОНЕЦ) H (ОТКРЫТЫЙ) W
1/2 130 95 65 45 40 16 2 4 4-14 142 158 100
3/4 150 105 75 58 51 18 2 4 4-14 144 159,5 100
1 160 115 85 68 58 18 2 4 4-14 170 191 120
1-1/4 180 140 100 78 66 18 2 4 4-18 199 255,5 160
1-1/2 200 150 110 88 76 18 3 4 4-18 214 248 160
2 250 165 125 102 88 20 3 4 4-18 244,5 286,5 180
DN15 ~DN50, размеры главного соединения PN63 и размеры границы запорной заслонки фланца кованой стали
NPS L D D1 D2 D3 b f f1 n-φd H (КОНЕЦ) H (ОТКРЫТЫЙ) W
1/2 170 105 75 45 40 20 2 4 4-14 142 158 100
3/4 190 130 90 58 51 22 2 4 4-18 144 159,5 100
1 210 140 100 68 58 24 2 4 4-18 170 191 120
1-1/4 230 155 110 78 66 26 2 4 4-22 199 255,5 160
1-1/2 240 170 125 88 76 28 3 4 4-22 214 248 160
2 250 180 135 102 88 26 3 4 4-22 244,5 286,5 180
DN15 ~DN50, размеры главного соединения PN100 и размеры границы запорной заслонки фланца кованой стали
NPS L D D1 D2 D3 b f f1 n-φd H (КОНЕЦ) H (ОТКРЫТЫЙ) W
1/2 170 105 75 45 40 20 2 4 4-14 142 158 100
3/4 190 130 90 58 51 22 2 4 4-18 144 159,5 100
1 210 140 100 68 58 24 2 4 4-18 170 191 120
1-1/4 230 155 110 78 66 26 2 4 4-22 199 255,5 160
1-1/2 240 170 125 88 76 28 3 4 4-22 214 248 160
2 250 195 145 102 88 30 3 4 4-26 244,5 286,5 180

Кованая сталь A105 служила фланцем стержень Dn150 наддува запорной заслонки 1.6/2.5/4.0/6.4mpa поднимая 0Кованая сталь A105 служила фланцем стержень Dn150 наддува запорной заслонки 1.6/2.5/4.0/6.4mpa поднимая 1
