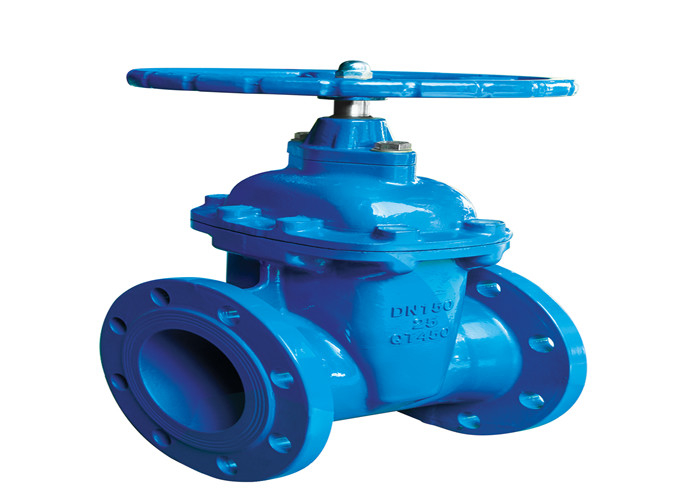

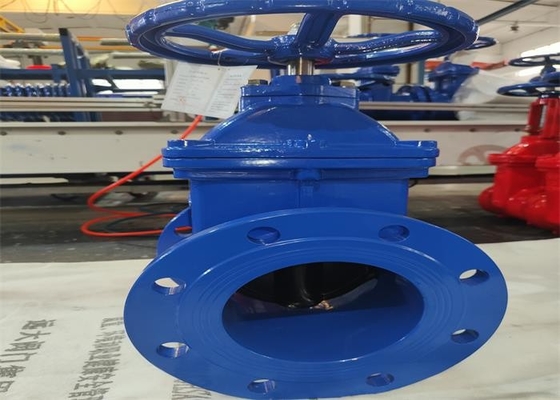

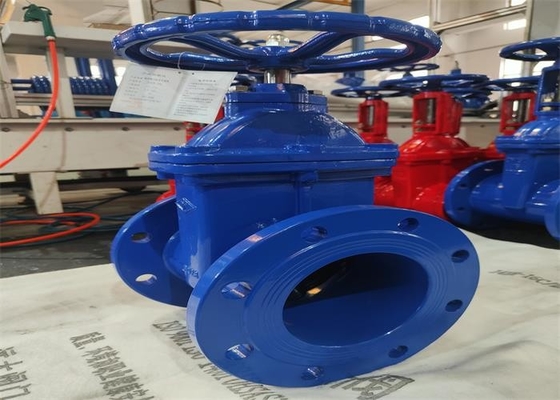

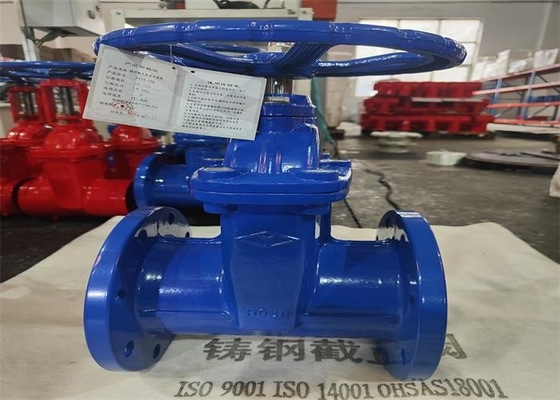

Места утюга Mpa DIN 1,6 запорная заслонка дуктильного жизнерадостного Не-поднимая служить фланцем стержнем

Uage:

Клапан можно использовать для открытия и закрывать на трубопроводах и оборудовании со средним ℃ чем 80 температуры более высоким.

Принцип структуры и действия:

1. Клапан соединенный фланец и исполняет со стандартом GB/t 12232. Клапан составлен тела клапана, bonnet, ворот, тяги клапана, etc.

2. Клапан поворачивает стержень клапана путем поворачивать особенный ключ для того чтобы управлять штосселем вверх или вниз, для того чтобы достигнуть цели открытия и заключительный. Объединенная вулканизированная резина плиты клапана эффектно преграждает контакт между плитой клапана и средством, и имеет превосходное анти- представление ржавчины. Влияние запечатывания может быть достигано путем использование эффекта компенсации микро- деформации произведенного резиной когда штоссель усилен.

Особенности клапана

1. Простая форма, облегченная, хорошая технология изготовления, широкий ряд применения и легкая установка.

2. Структура разумна и компактна, том небольшой, и массовые заключительные части (ворота) принимают структуру клина, которая может автоматически компенсировать деформацию тела клапана причиненного анормалными нагрузкой или температурой во время деятельности, и запечатывание безопасны и надежны.

3. Средство может пропустить в любом направлении от обеих сторон запорной заслонки, которую можно соединиться или отрезаться.

4. Отверстие и заключение работ-сбережения. При открытии и закрывающ, направление движения штосселя перпендикулярно к среднему направлению подачи. Сравненный с клапаном стопа, открытие и закрывать запорной заслонки работ-сбережения.

5. Его можно использовать для разрядки нечистот для предотвращения ворот от ржаветь.

Дела внимание

Резинка усадила взаимо- уплотнение клапаны нельзя использовать вне объема порекомендованного изготовителем. Следующие частично предупреждения нет все, а помогут некоторым делам применения.

1. Эластичный клапан уплотнения места не будет установлен на трубопровод которого давление деятельности больше чем номинальное давление.

2. Эластичный клапан уплотнения места не будет использован на сужающемся трубопроводе если специально не порекомендовано или продемонстрировано изготовителем.

3. Жизнерадостные усаженные запорные заслонки следует подвергнуть действию замерзая температур.

4. Предотвращает повреждение деятельности, порекомендованы, что вращающий момент деятельности DN40~ DN100 не должен быть больше чем 270N.m. DN125 | DN300 не больше чем 400 N.m. DN350 | DN600 не больше чем 500N.m.

5. Когда локальный минимум температуры ниже чем ℃ 4, предохранение от термоизоляции будет обеспечено; Когда оно будет использован как клапан конца, труба или куртка товарища будут использованы для нагревать для предотвращения температуры стены трубы от быть ниже чем 0 ℃.

6. Оно строго запрещено для того чтобы установить и использовать его на трубопроводе нося вибрацию или быстрое изменение средней температуры

7. Трубопровод соединенный с клапаном исправит фулкрум, и 2 фланца используемого для соединения будут концентрические и параллельные избежать соединить стресс и повредить продукт клапана после того как клапан будет установлен.

8. Независимо от того, где оно использовано, эластичной запорной заслонке уплотнения места нужно быть помещенным внутри помещения. Если для этого нужно быть помещенным outdoors, то клапану нужно быть защищенным от ветра, дождя и солнечности. В более холодных климатах, он будет завершен для предотвращения воды от входа клапана и замерзать, для предотвращения повреждения отливок клапана и эластичных мест клапана.

Когда эластичная запорная заслонка уплотнения места установлена под рев, необходимы, что приводят в действие особенные инструменты клапан. Штанга передачи использована как обычная работая ручка. Крышка передачи установлена на клапан. Длинная работая ручка необходима.

Крышку передачи можно легко управлять от свода с тягой в рычажной передаче, и размер свода будет удобен для удаления крышки клапана и внутренних частей для ремонта.

Установка на том основании: когда клапан будет установлен на том основании, будет аранжированы, что предотвратил трубопровод повреждение к клапану. Клапан нельзя установить на безалаберный аранжированный трубопровод.

Размеры
