Подробная информация о продукте:
Оплата и доставка Условия:
|

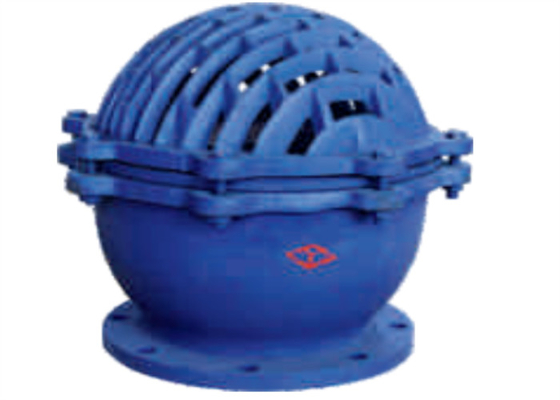

| Название продукта: | Задерживающий клапан качания | Давление: | 2.5mpa |
|---|---|---|---|
| Температура средств массовой информации: | ≤50℃ | Цвет: | Запрос клиента, голубой |
| Стандарт: | DIN, GB | структура: | Проверка |
| Материал тела: | Утюг | Размер: | DN50~DN350 |
| Высокий свет: | Поднимаясь нижний тип фланца задерживающего клапана,2,5 тип фланца задерживающего клапана Mpa |
||
H42x-2.5 клапан соединенный фланцом поднимаясь нижний; Фланец H45x-2.5 соединил multi клапан дна качания диска; H46x-2.5 соединенный фланцом двойной клапан дна качания диска; H12x-2.5 поднимаясь нижний клапан с внутренним соединением потока. Они составлены тела клапана, места клапана, диска клапана и герметизируя набивки
Клапан использует всасывающую силу насоса для генерации отрицательного давления. Атмосферное давление кладет давление воды во всасывающую трубу насоса раскрыть клапан. Останавливая насос, используйте давление водяного столба и вес собственной личности диска клапана закрыть автоматически для предотвращения противорота подачи воды
1. Клапан будет храниться в сухом складе и не будет храниться на открытом воздухе.
2. Клапан будет обслуживан регулярно для долгосрочного хранения.
3. Клапан установлен на дно вертикального трубопровода входящей трубы воды водяной помпы.
4. Очистите внутреннюю полость труб и клапанов перед установкой.
5. Эксплуатационные режимы выполняют технические требования в спецификации представления
| Тип |
DN |
Размер | |||||||
| D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | ||
| H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-Φ14 | 132 | 17 | 135 |
| 65 | 160 | 130 | 110 | 16-3 | 4-Φ14 | 167 | 25 | 175 | |
| 80 | 185 | 150 | 125 | 18-3 | 4-Φ18 | 196 | 32 | 190 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-Φ18 | 243 | 40 | 225 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-Φ18 | 274 | 43 | 270 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-Φ18 | 311 | 58 | 303 | |
| 200 | 315 | 280 | 255 | 22-3 | 8-Φ18 | 402 | 65 | 380 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-Φ18 | 458 | 84 | 500 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-Φ23 | 515 | 90 | 540 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-Φ23 | 600 | 130 | 600 | |
