Подробная информация о продукте:
Оплата и доставка Условия:
|

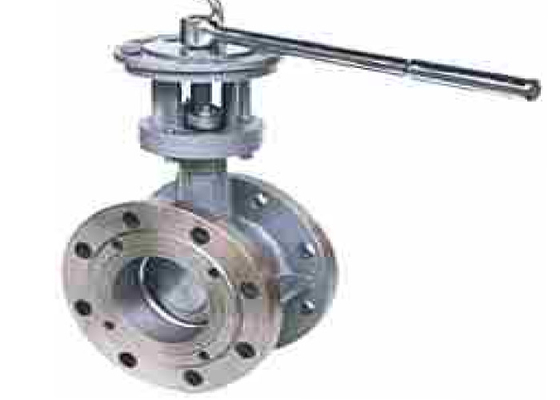

| название продукта: | Служить фланцем клапан-бабочка | давление: | 1.0/1.6 Mpa |
|---|---|---|---|
| Материал тела: | WCB | Тип: | Тройной ексцентрик |
| Герметизируя сторона: | нержавеющая сталь | Раскрывая режим: | handel |
| Соединение: | служить фланцем конец | Температура: | ℃ -29 до 425 |
| материал стержня: | 2Cr13 | Хомут: | WCB |
| Высокий свет: | Handel служило фланцем клапан-бабочка,Клапан-бабочка уплотнения служить фланцем кольцом,1 |
||
Плита бабочки клапан-бабочки установлена в направление диаметра трубопровода. В цилиндрическом канале тела клапан-бабочки, плита бабочки диска вращает вокруг оси с углом вращения 0 ° - 90°. Когда она вращает до 90°, клапан полно открыт
Этот клапан соответствующий трубопроводы воды, масло etc. он может отрегулировать и отрезать жидкость.

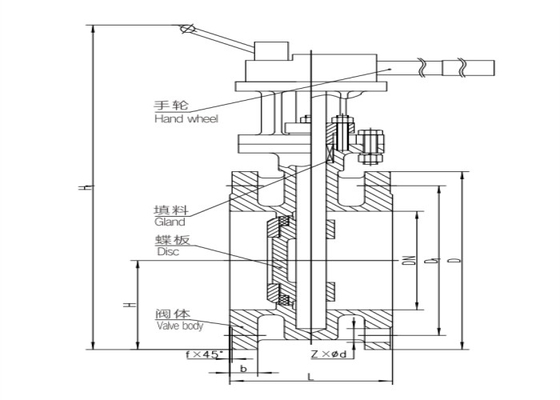

| mm | L | D | D1 | b-f | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
